Analog Devices### 仪器放大器,Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列的产品还包括多种评估和开发板。
,Analog Devices
仪表放大器 IC 可以放大两个输入信号电压之间的差异,同时抑制两个输入共用的信号。可以在嘈杂环境和存在大共模信号(交流电源线频率)的应用中保持直流精密度和增益精确度。
### 仪器放大器,Analog Devices
Analog Devices 的一系列仪表放大器。 此系列产品还包括多种评估和开发板。
欧时:
仪表放大器,Analog Devices仪表放大器 IC 可以放大两个输入信号电压之间的差异,同时抑制两个输入共用的信号。可以在嘈杂环境和存在大共模信号(交流电源线频率)的应用中保持直流精密度和增益精确度。### 仪器放大器,Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列产品还包括多种评估和开发板。
得捷:
IC INST AMP 1 CIRCUIT 8DIP
立创商城:
AD620ANZ
贸泽:
仪表放大器 LOW COST,LOW POWER IN AMP
艾睿:
INST Amp Single ±18V 8-Pin PDIP N Tube
Jameco:
SP Amp Instrumented Amp Single ±18 Volt 8-Pin Plastic Dip N
安富利:
The AD620ANZ is a low cost, high accuracy instrumentation amplifier that requires only one external resistor to set gains of 1 to 10,000. Furthermore, the AD620 features 8-lead SOIC and DIP packaging that is smaller than discrete designs and offers lower power only 1.3 mA max supply current, making it a good fit for battery-powered, portable or remote applications.The AD620ANZ, with its high accuracy of 40 ppm maximum nonlinearity, low offset voltage of 50 μV max, and offset drift of 0.6 μV/°C max, is ideal for use in precision data acquisition systems, such as weigh scales and transducer interfaces. Furthermore, the low noise, low input bias current, and low power of the AD620ANZ make it well suited for medical applications, such as ECG and noninvasive blood pressure monitors.The low input bias current of 1.0 nA max is made possible with the use of Superϐeta processing in the input stage. The AD620 works well as a preamplifier due to its low input voltage noise of 9 nV/√Hz at 1 kHz, 0.28 μV p-p in the 0.1 Hz to 10 Hz band, and 0.1 pA/√Hz input current noise. Also, the AD620ANZ is well suited for multiplexed applications with its settling time of 15 μs to 0.01%, and its cost is low enough to enable designs with one in-amp per channel.
Chip1Stop:
SP Amp INSTR Amp Single ±18V 8-Pin PDIP N Tube
TME:
Operational amplifier; 800kHz; Channels:1; DIP8
Verical:
SP Amp INSTR Amp Single ±18V 8-Pin PDIP N Tube
Newark:
Instrument Amplifier, 1 Amplifier, 50 µV, 1.2 V/µs, 1 MHz, ± 2.3V to ± 18V, DIP
罗切斯特:
AD620 - Instrumentation Amplifier, 150uV Offset-Max, 1MHz Band Width, PDIP8
DeviceMart:
IC AMP INST LP LN 18MA 8DIP
Win Source:
IC OPAMP INSTR 1MHZ 8DIP
电源电压DC 15.0 V
供电电流 900 µA
电路数 1
通道数 1
针脚数 8
耗散功率 650 mW
共模抑制比 130 dB
带宽 1 MHz
转换速率 1.20 V/μs
增益频宽积 1 MHz
输入补偿电压 50 µV
输入偏置电流 500 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 1 MHz
增益带宽 73 dB
耗散功率Max 650 mW
共模抑制比Min 73 dB
电源电压Max 30V ~ 50V
电源电压Min 2.3 V
安装方式 Through Hole
引脚数 8

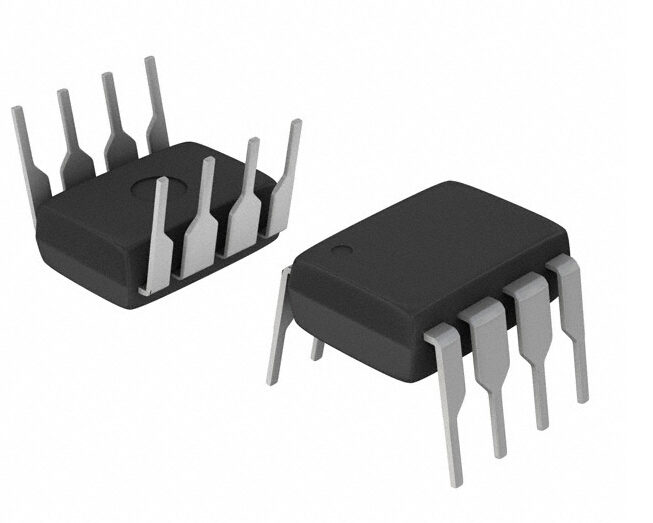

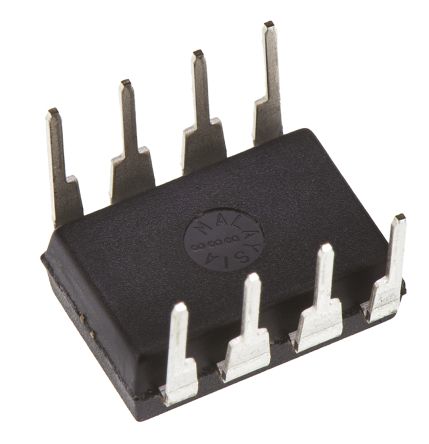

封装 PDIP-8
长度 9.27 mm
宽度 6.35 mm
高度 3.3 mm
封装 PDIP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 , Medical, Signal Processing, , 电源管理, Industrial, 工业, Respiration Measurement, EEG Measurement, 自动化与过程控制, Medical, Power Management, Health, Wellness and Fitness, Signal Processing, Body Composition Measurement, Clinical Monito
RoHS标准 RoHS Compliant
含铅标准 PB free
REACH SVHC标准 No SVHC
REACH SVHC版本 2017/07/07
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AD620ANZ ADI 亚德诺 | 当前型号 | 当前型号 |
AD620AN 亚德诺 | 类似代替 | AD620ANZ和AD620AN的区别 |
INA114AP 德州仪器 | 功能相似 | AD620ANZ和INA114AP的区别 |
INA118P 德州仪器 | 功能相似 | AD620ANZ和INA118P的区别 |
