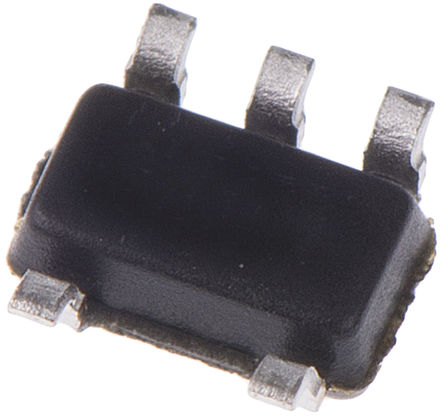

AD8605ARTZ-R2

AD8605ARTZ-R2图片1
AD8605ARTZ-R2图片2
AD8605ARTZ-R2图片3
AD8605ARTZ-R2图片4
AD8605ARTZ-R2图片5
AD8605ARTZ-R2图片6
AD8605ARTZ-R2图片7
AD8605ARTZ-R2图片8
AD8605ARTZ-R2图片9
AD8605ARTZ-R2图片10
AD8605ARTZ-R2图片11
AD8605ARTZ-R2图片12
AD8605ARTZ-R2图片13
AD8605ARTZ-R2图片14
AD8605ARTZ-R2图片15
AD8605ARTZ-R2图片16
AD8605ARTZ-R2图片17
AD8605ARTZ-R2图片18
AD8605ARTZ-R2图片19
AD8605ARTZ-R2概述

ANALOG DEVICES  AD8605ARTZ-R2  运算放大器, 单路, 10 MHz, 1个放大器, 5 V/µs, 2.7V 至 5.5V, SOT-23, 5 引脚

CMOS 精密,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 1 CIRCUIT SOT23-5


立创商城:
AD8605ARTZ-R2


欧时:
Analog Devices 运算放大器 AD8605ARTZ-R2, 10MHz增益带宽积, 3 至 5V, 5引脚 SOT-23封装


贸泽:
精密放大器 SINGLE, PRECISION CMOS RAIL-RAIL OP AMP


艾睿:
Op Amp Single Low Noise Amplifier R-R I/O 5.5V 5-Pin SOT-23 T/R


安富利:
OP Amp Single GP R-R I/O 5.5V 5-Pin SOT-23 T/R


Chip1Stop:
OP Amp Single GP R-R I/O 5.5V 5-Pin SOT-23 T/R


Verical:
Op Amp Single Low Noise Amplifier R-R I/O 5.5V 5-Pin SOT-23 T/R


Newark:
# ANALOG DEVICES  AD8605ARTZ-R2  Operational Amplifier, Single, 10 MHz, 1, 5 V/ s, 2.7V to 5.5V, SOT-23, 5


罗切斯特:
Operational Amplifier, 750uV Offset-Max, CMOS, PDSO5


AD8605ARTZ-R2中文资料参数规格
技术参数

输出电流 80mA @5V

供电电流 1 mA

电路数 1

通道数 1

针脚数 5

共模抑制比 100 dB

输入电容 8.80 pF

带宽 10 MHz

转换速率 5.00 V/μs

增益频宽积 10 MHz

输入阻抗 100 MΩ

输入补偿电压 80 µV

输入偏置电流 0.2 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 10 MHz

共模抑制比Min 85 dB

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 音频, 便携式器材, 传感与仪器, Sensing & Instrumentation, Signal Processing, Unmanned Systems, 信号处理, Audio, Portable Devices, Aerospace and Defense, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8605ARTZ-R2引脚图与封装图
AD8605ARTZ-R2引脚图
AD8605ARTZ-R2封装图
AD8605ARTZ-R2电路图
AD8605ARTZ-R2封装焊盘图
在线购买AD8605ARTZ-R2
型号: AD8605ARTZ-R2
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8605ARTZ-R2  运算放大器, 单路, 10 MHz, 1个放大器, 5 V/µs, 2.7V 至 5.5V, SOT-23, 5 引脚
替代型号AD8605ARTZ-R2
型号/品牌 代替类型 替代型号对比

AD8605ARTZ-R2

ADI 亚德诺

当前型号

当前型号

AD8605ARTZ-REEL7

亚德诺

完全替代

AD8605ARTZ-R2和AD8605ARTZ-REEL7的区别

AD8605ARTZ-REEL

亚德诺

类似代替

AD8605ARTZ-R2和AD8605ARTZ-REEL的区别

AD8605ART-REEL

亚德诺

类似代替

AD8605ARTZ-R2和AD8605ART-REEL的区别
