AT91SAM9G20-EK

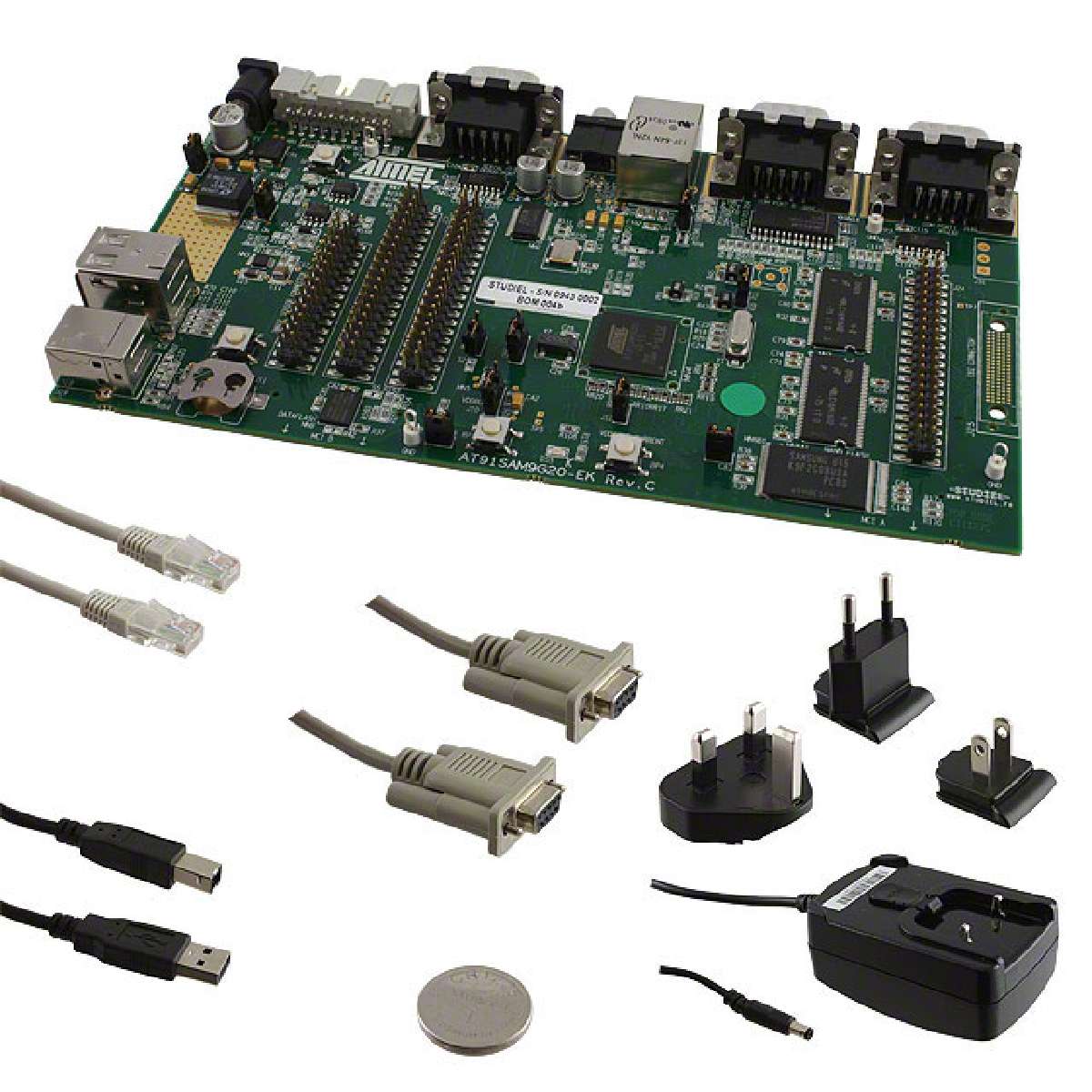

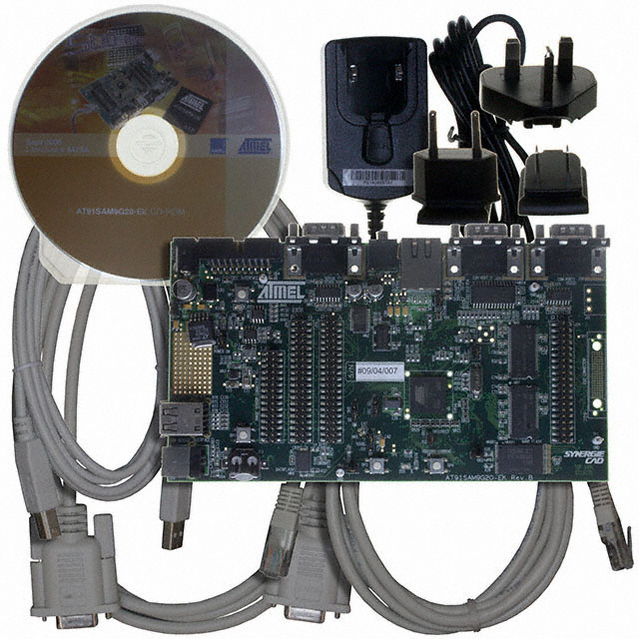

AT91SAM9G20-EK 评估套件AT91SAM9G20-EK 评估套件可以对 AT91SAM9G20 设备上运行的应用程序进行评估和代码开发。**AT91SAM9G20-EK 的功能和优点** •AT91SAM9G20 微控制器（217 球 LFBGA） •64 MB SDRAM，256 MB NAND 闪存 •Atmel® 串行 DataFlash® •Atmel TWI 串行 EEPROM •USB 设备端口接口，两个 USB 主机端口接口 •DBGU 串行通信端口 •随附调制解调器串行通信端口 •附加串行通信端口，带有 RTS/CTS 握手控制 •JTAG/ICE 调试接口 •PHY 100-base TX 以太网，带三种状态的 LED •板载音频 DAC •两个 DataFlash SD/MMC 卡槽 ### 随附通用交流/直流 PSU、A/B 型 USB 电缆、RS-232 电缆、RJ45 交叉型以太网电缆、CD-ROM、CR1225 3V 锂电池。### ARM 微控制器，Atmel

评估套件评估套件可进行评估功能和运行于AT91SAM9G20设备的应用代码开发功能. 电路板支持AT91SAM9G20以217-球形LFBGA封装. AT91SAM9G20基于集成ARM926EJ-S处理器, 带有高速ROM和RAM存储器以及多种外部设备. AT91SAM9G20结构为6层矩阵, 最多六个32位总线内部带宽. 它还有一个外部总线接口, 可连接大量存储设备.

.

256M字节 NAND闪存存储器

.

串行数据闪存, TWI串行EEPROM

.

一个USB设备端口接口和两个USB主端口接口

.

一个DBGU串行通讯端口

.

一个完整MODEM串行通讯端口

.

一个附加串行通讯端口 RTS/CTS手握控制

.

JTAG/ICE调试接口

.

一个物理层以太网100收发器 三个状态LED

.

一个板载音频数模转换器

.

两个数据闪存SD/MMC卡槽

此电路板不可暴露于静电释放环境中. 操作时请使用接地带或其它静电保护设备.
