ADM7151ARDZ-04概述

Analog Devices### 线性电压调节器，Analog Devices

可调 LDO（低压降）线性电压稳压器，Analog Devices

Analog Devices 低压降（LDO）线性调节器提供快速瞬态响应、极佳的线路和负载调节，并且具有宽输入电压范围。

### LDO（低压降）线性电压调节器 - Analog Devices

低压降或 LDO 为线性电压稳压器。我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

得捷:
IC REG LIN POS ADJ 800MA 8SOIC

立创商城:
ADM7151ARDZ-04

欧时:
可调 LDO（低压降）线性电压稳压器，Analog DevicesAnalog Devices 低压降（LDO）线性调节器提供快速瞬态响应、极佳的线路和负载调节，并且具有宽输入电压范围。### LDO（低压降）线性电压调节器 - Analog Devices低压降或 LDO 为线性电压稳压器。我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

贸泽:
低压差稳压器 800mA ULN 1.5to5.1Vo Adj LDO

e络盟:
芯片, 稳压器, LDO, 可调, 1.5V至5.1V, 0.8A, NSOIC-8

艾睿:
LDO Regulator Pos 1.5V to 5.1V 0.8A 8-Pin SOIC N EP Tube

安富利:
LDO Regulator Pos 1.5V to 5.1V 0.8A 8-Pin SOIC EP Tube

Chip1Stop:
LDO Regulator Pos 1.5V to 5.1V 0.8A 8-Pin SOIC N EP Tube

Verical:
LDO Regulator Pos 1.5V to 5.1V 0.8A 8-Pin SOIC N EP Tube

Newark:
# ANALOG DEVICES ADM7151ARDZ-04 LDO Voltage Regulator, Adjustable, 4.5V-16V in, 600mV drop., 1.5V-5.1V/800mA out, NSOIC-8

ADM7151ARDZ-04中文资料参数规格

技术参数

输出接口数 1

输出电压 1.5V ~ 5.1V

输出电流 800 mA

针脚数 8

静态电流 4.3 mA

跌落电压 600 mV

输入电压Max 16 V

输入电压Min 4.5 V

输出电压Max 5.1 V

输出电压Min 1.5 V

输出电流Max 0.8 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±1 %

输入电压 4.5V ~ 16V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.65 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Body Composition Measurement, 射频通信, Health, Wellness and Fitness, Sport Watch, Healthcare, 通信与网络, SpO2, 传感与仪器, Imaging, NiBP based on ECG and PPG, Clinical Monitoring, 音频, Wearable Health Monitoring, 时钟与计时, Respiration Measurement, Medical Isolation and Patient Safety, Motion Sensing/Fall Det, 视频和目视

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/12/17

数据手册

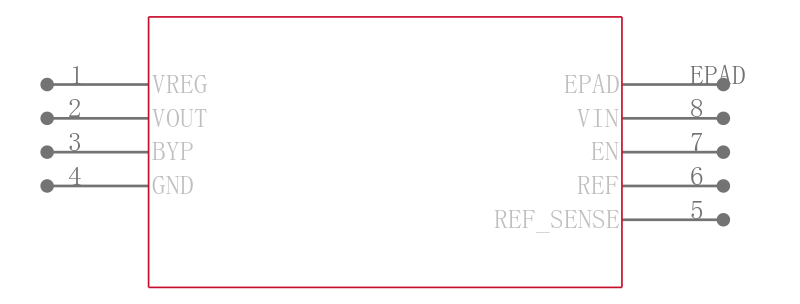

ADM7151ARDZ-04引脚图与封装图
