AGQ200A09参数规格_中文资料_数据手册PDF

AGQ200A09概述

AGQ 系列高灵敏度 1 A 双刀双掷 9 VDC 鸥翼表面贴装信号继电器

电信继电器 DPDT（2 Form C）表面贴装型

得捷:
RELAY TELECOM DPDT 2A 9VDC

立创商城:
AGQ200A09

贸泽:
低信号继电器 - PCB 2 Form C, 9VDC 30VDC SMD 9V

艾睿:
Signal Relay 9VDC 2A DPDT 10.6mm 8.4mm 5.4mm SMD

安富利:
Electromechanical Relay DPDT 2A 9VDC 579Ohm Surface Mount

富昌:
AGQ Series High Sensitivity 1 A DPDT 9 VDC Gull Wing SMT Signal Relay

Chip1Stop:
Electromechanical Relay DPDT 2A 9VDC 579Ohm Surface Mount

Verical:
Signal Relay 9VDC 2A DPDT 10.6mm 8.4mm 5.4mm Surface Mount

MASTER:
Signal Relay 9VDC 2A DPDT 10.6mm 8.4mm 5.4mm SMD

Electro Sonic:
Signal Relay 9VDC 2A DPDT 10.6mm 8.4mm 5.4mm SMD

AGQ200A09中文资料参数规格

技术参数

额定电压DC 110 V

额定电压AC 125 V

功耗 140 mW

触点额定电流 2 A

线圈电压 9 VDC

线圈电流 15.5 mA

线圈电阻 579 Ω

额定电流Max 2 A

线圈电压DC 9 V

额定功率Max 30W, 37.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 -

外形尺寸

长度 10.6 mm

宽度 5.4 mm

高度 5.4 mm

封装 -

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

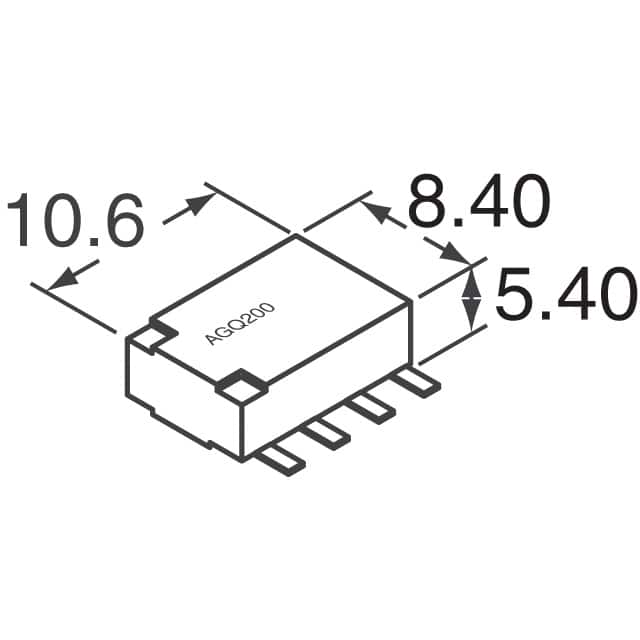

AGQ200A09引脚图与封装图

在线购买AGQ200A09

型号： AGQ200A09

制造商： Panasonic 松下

描述：AGQ 系列高灵敏度 1 A 双刀双掷 9 VDC 鸥翼表面贴装信号继电器

立即咨询

替代型号AGQ200A09

型号/品牌	代替类型	替代型号对比
AGQ200A09 Panasonic 松下	当前型号	当前型号
TX2-L-3V 松下	类似代替	AGQ200A09和TX2-L-3V的区别
TX2-L-9V 松下	类似代替	AGQ200A09和TX2-L-9V的区别
TX2-L-5V 松下	类似代替	AGQ200A09和TX2-L-5V的区别
