ADW1106HT

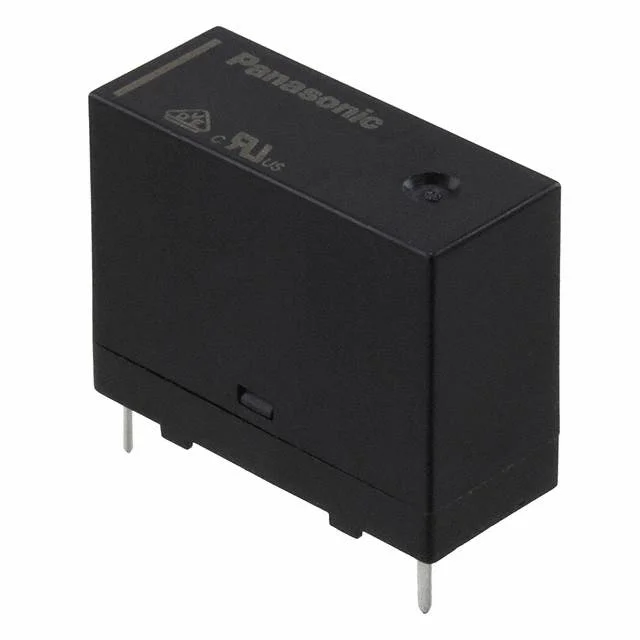

ADW1106HT图片1
ADW1106HT图片2
ADW1106HT图片3
ADW1106HT图片4
ADW1106HT图片5
ADW1106HT图片6
ADW1106HT概述

6VDC 16A 锁存,单线圈

General Purpose Relay SPST-NO 1 Form A 6VDC Coil Through Hole


得捷:
RELAY GEN PURPOSE SPST 16A 6V


立创商城:
6VDC 16A 锁存,单线圈


艾睿:
1 FORM A 8/16A,SMALL POLARIZED POWER RELAYS LATCHING TYPE


Verical:
1 FORM A 8/16A,SMALL POLARIZED POWER RELAYS LATCHING TYPE


Newark:
# PANASONIC ELECTRIC WORKS  ADW1106HT  Power Relay, SPST-NO, 6 VDC, 16 A, DWADW1 Series, Through Hole, Latching Single Coil


Electro Sonic:
Power Relay 6VDC 16A SPST-NO24x10x18.8mm THT


ADW1106HT中文资料参数规格
技术参数

绝缘电阻 1000 MΩ

触点类型 SPST-NO

线圈电压 6 VDC

线圈电流 33.3 mA

线圈电阻 180 Ω

线圈电压DC 6 V

开关电流Max 16 A

工作温度Max 70 ℃

工作温度Min -40 ℃

接触电阻Max 100 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 24 mm

宽度 10 mm

高度 18.8 mm

封装 -

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ADW1106HT引脚图与封装图

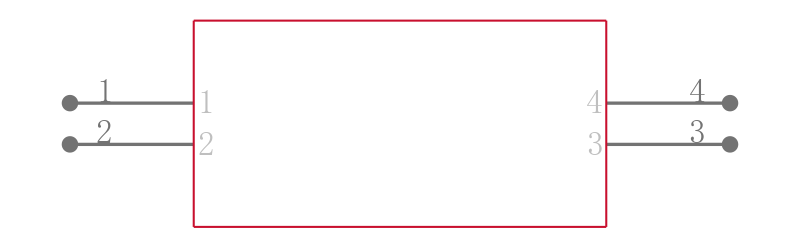

ADW1106HT引脚图
ADW1106HT封装图

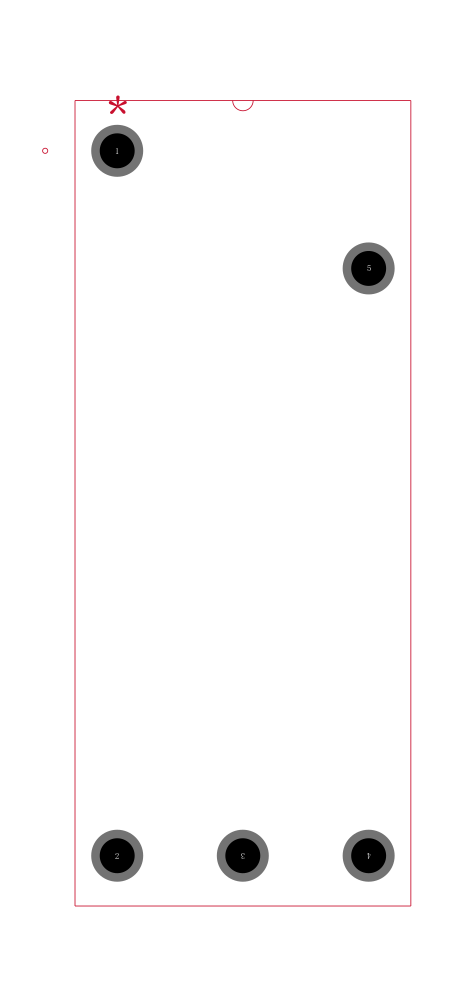

ADW1106HT封装焊盘图
