AD680JTZ

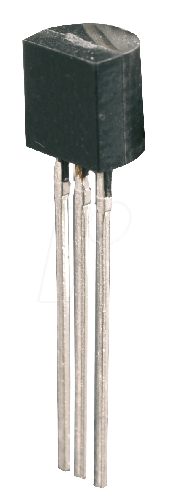

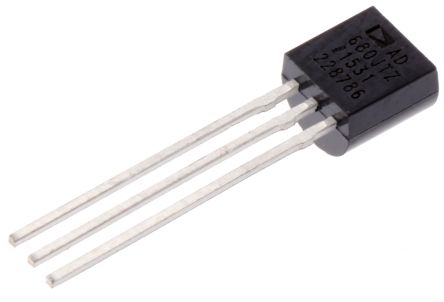

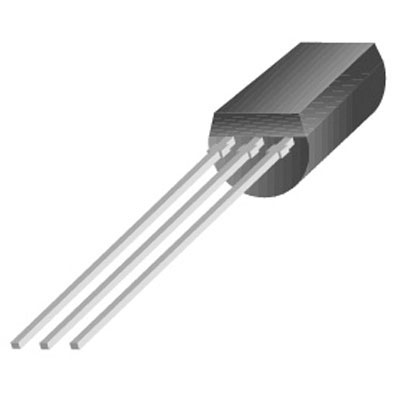

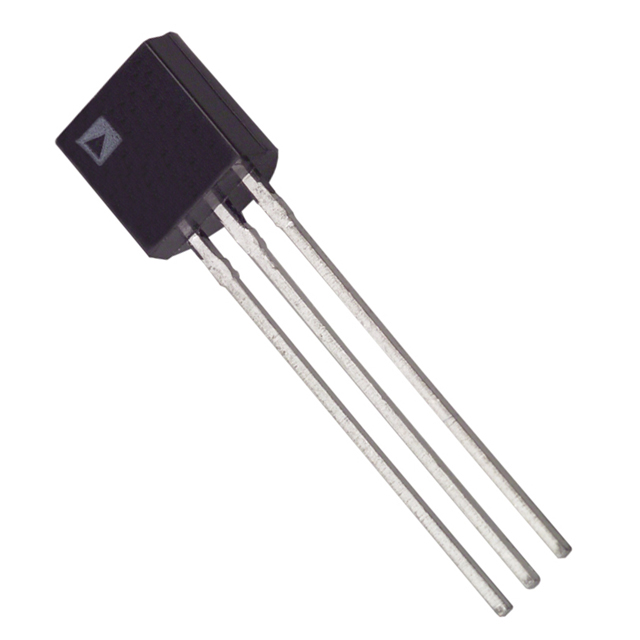

AD680JTZ图片1
AD680JTZ图片2
AD680JTZ图片3
AD680JTZ图片4
AD680JTZ图片5
AD680JTZ图片6
AD680JTZ图片7
AD680JTZ图片8
AD680JTZ图片9
AD680JTZ图片10
AD680JTZ图片11
AD680JTZ图片12
AD680JTZ图片13
AD680JTZ图片14
AD680JTZ图片15
AD680JTZ图片16
AD680JTZ概述

2.5V,Analog Devices### 电压参考,Analog Devices精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。

参考电压,2.5V,Analog Devices


得捷:
IC VREF SERIES 0.4% TO92-3


立创商城:
串联 2.5V 10mA


欧时:
参考电压,2.5V,Analog Devices### 电压参考,Analog Devices精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。


e络盟:
电压基准, 低功率, 系列 - 固定, AD680系列, 2.5V, TO-226AA-3


艾睿:
V-Ref Precision 2.5V 10mA 3-Pin TO-92 Tray


Jameco:
Voltage Reference Precision 2.5 Volt 10 mA 3-Pin TO-92


Chip1Stop:
V-Ref Precision 2.5V 10mA 3-Pin TO-92 Tray


Verical:
V-Ref Precision 2.5V 10mA 3-Pin TO-92 Tray


Newark:
# ANALOG DEVICES  AD680JTZ  Voltage Reference, Low Power, Series - Fixed, AD680 Series, 2.5V, TO-226AA-3


罗切斯特:
V-Ref Precision 2.5V 10mA 3-Pin TO-92 Tray


DeviceMart:
IC VREF SERIES PREC 2.5V TO-92-3


AD680JTZ中文资料参数规格
技术参数

额定电流 250 µA

容差 ±0.4 %

输入电压DC 4.50V ~ 36.0V

输出电压 2.5 V

输出电流 10 mA

供电电流 280 µA

通道数 1

针脚数 3

输入电压Max 36 V

输入电压Min 4.5 V

输出电压Max 2.51 V

输出电压Min 2.5 V

输出电流Max 10 mA

工作温度Max 70 ℃

工作温度Min 0 ℃

工作结温Max 70 ℃

精度 ±0.4 %

额定电压 2.5 V

输入电压 4.5V ~ 36V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-92-3

外形尺寸

长度 5.21 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-92-3

物理参数

工作温度 0℃ ~ 70℃

温度系数 ±30 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD680JTZ引脚图与封装图
AD680JTZ引脚图
AD680JTZ封装图

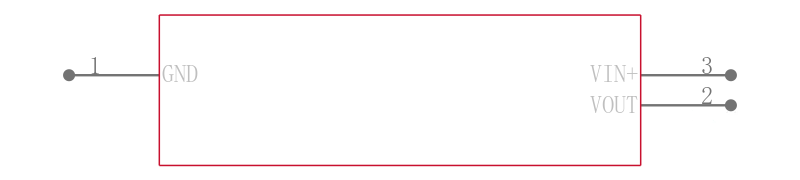

AD680JTZ电路图

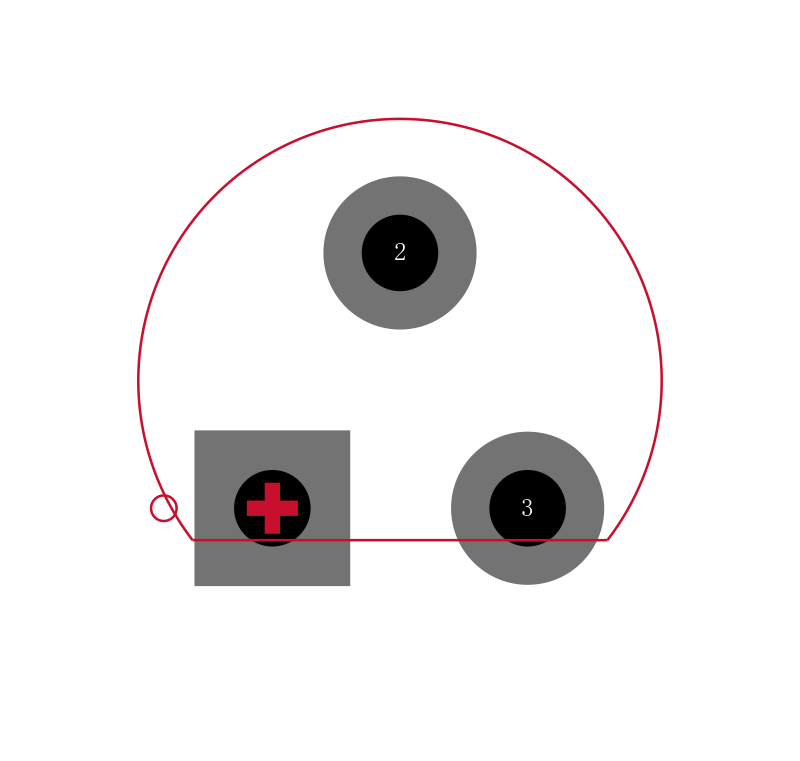

AD680JTZ封装焊盘图
在线购买AD680JTZ
型号: AD680JTZ
制造商: ADI 亚德诺
描述:2.5V,Analog Devices ### 电压参考,Analog Devices 精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。
替代型号AD680JTZ
型号/品牌 代替类型 替代型号对比

AD680JTZ

ADI 亚德诺

当前型号

当前型号

ADR03BKSZ-REEL7

亚德诺

类似代替

AD680JTZ和ADR03BKSZ-REEL7的区别

ADR03BRZ

亚德诺

类似代替

AD680JTZ和ADR03BRZ的区别

MCP1525-I/TO

微芯

功能相似

AD680JTZ和MCP1525-I/TO的区别
