ADG1236YRUZ参数规格_中文资料_数据手册PDF

ADG1236YRUZ概述

ANALOG DEVICES ADG1236YRUZ 模拟开关, 双通道, SPDT, 2 放大器, 190 ohm, 10.8V 至 13.2V, TSSOP, 16 引脚

双电源 ±5V 至 ±20V 模拟开关，ADG12xx/ADG13xx 系列，Analog Devices

得捷:
IC SWITCH DUAL SPDT 16TSSOP

立创商城:
ADG1236YRUZ

欧时:
双电源 ±5V 至 ±20V 模拟开关，ADG12xx/ADG13xx 系列，Analog Devices### 开关和多路复用器，Analog Devices

贸泽:
Analog Switch ICs IC 80dB 120 Ohm iCMOS Dual SPST

e络盟:
模拟开关, 双通道, 2 放大器, SPDT, 190 ohm, 10.8V 至 13.2V, TSSOP, 16 引脚

艾睿:
Analog Switch Dual SPDT Automotive 16-Pin TSSOP Tube

安富利:
Analog Switch Dual SPDT 16-Pin TSSOP

Chip1Stop:
Analog Switch Dual SPDT Automotive 16-Pin TSSOP Tube

Verical:
Analog Switch Dual SPDT Automotive 16-Pin TSSOP Tube

Newark:
# ANALOG DEVICES ADG1236YRUZ Analog Switch, Dual Channel, SPDT, 2 Channels, 190 ohm, 10.8V to 13.2V, TSSOP, 16 Pins

ADG1236YRUZ中文资料参数规格

技术参数

电源电压DC 12.0V max

输出接口数 4

触点类型 SPDT

供电电流 170 µA

通道数 2

针脚数 16

漏源极电阻 120 Ω

位数 2

耗散功率 0.0035 W

带宽 1.00 GHz

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

3dB带宽 1 GHz

电源电压 10.8V ~ 13.2V

电源电压Max 16.5 V

电源电压Min 5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用音频, 成像, 视频和目视, Audio, 测试与测量, Communications & Networking, 电源管理, Power Management, 通信与网络, 成像, Imaging, Video & Vision, Test & Measurement, 视频和目视

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

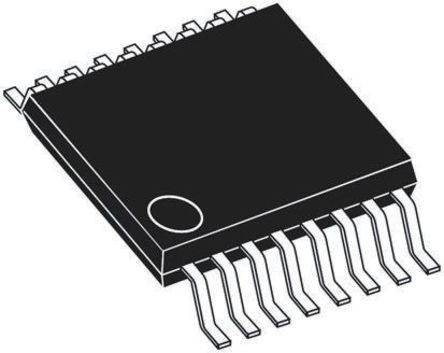

ADG1236YRUZ引脚图与封装图

在线购买ADG1236YRUZ

型号： ADG1236YRUZ

制造商： ADI 亚德诺

描述：ANALOG DEVICES ADG1236YRUZ 模拟开关, 双通道, SPDT, 2 放大器, 190 ohm, 10.8V 至 13.2V, TSSOP, 16 引脚

立即咨询

替代型号ADG1236YRUZ

型号/品牌	代替类型	替代型号对比
ADG1236YRUZ ADI 亚德诺	当前型号	当前型号
ADG1236YRUZ-REEL7 亚德诺	类似代替	ADG1236YRUZ和ADG1236YRUZ-REEL7的区别
ADG1236YRUZ-REEL 亚德诺	类似代替	ADG1236YRUZ和ADG1236YRUZ-REEL的区别
MAX4632ESE+ 美信	功能相似	ADG1236YRUZ和MAX4632ESE+的区别
