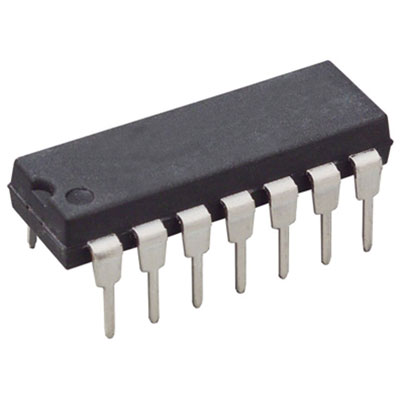

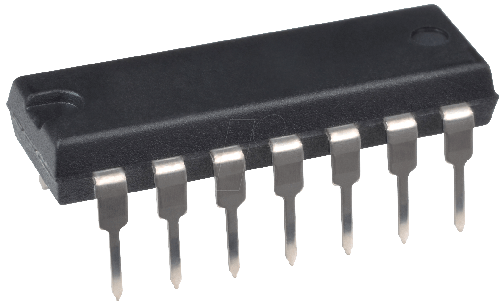

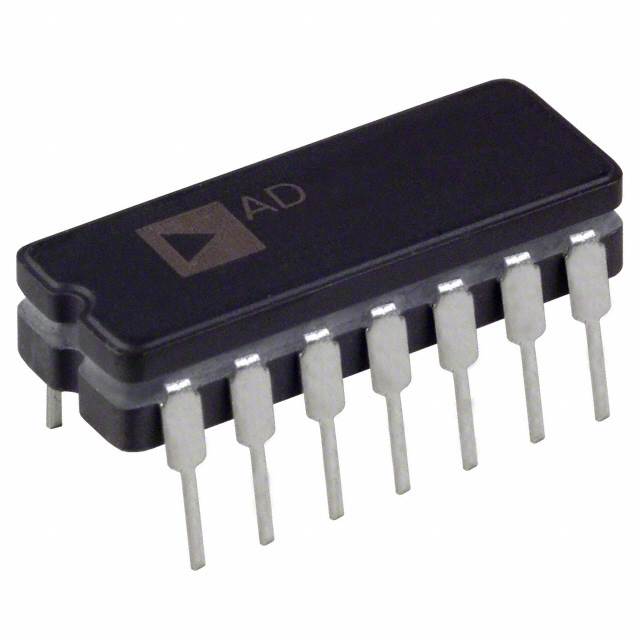

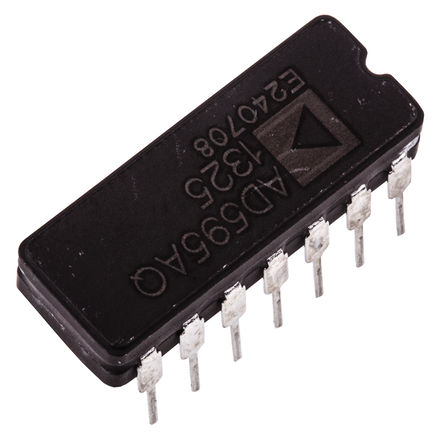

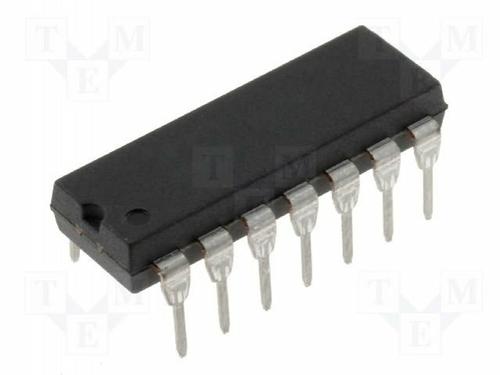

ANALOG DEVICES AD595AQ 温度传感器芯片, 电压, ± 3°C, -55 °C, +125 °C, DIP, 14 引脚
AD595...AD597 热电偶放大器,Analog Devices
AD594/595/596/597 系列 K 型热电偶放大器是仪表放大器和热电偶冷接点补偿器的组合,可提供 10mV/°C 输出。
AD594,用于 J 型热电偶,优化的工作温度范围为 0°C 至 50°C
AD595,用于 K 型热电偶,优化的工作温度范围为 0°C 至 50°C
AD596,用于 J 型热电偶,优化的工作温度范围为 25°C 至 100°C
AD597,用于 K 型热电偶,优化的工作温度范围为 25°C 至 100°C
所有型号的测量范围与相关热电偶类型的全量程相等。
### 热电偶放大器
得捷:
IC THERMOCOUPLE A W/COMP 14CDIP
立创商城:
5V~±15V
欧时:
Analog Devices AD595AQ 热偶放大器, 15kHz, 5 V电源, 14引脚 CDIP封装
e络盟:
温度传感器芯片, 电压, ± 3°C, -55 °C, +125 °C, DIP, 14 引脚
艾睿:
Monolithic Thermocouple Amplifiers with Cold Junction Compensation
Jameco:
Temperature Sensor Analog 14 Pin CDIP
安富利:
Temp Sensor Analog 14-Pin CDIP Tube
Chip1Stop:
Temp Sensor Analog 14-Pin CDIP Tube
TME:
Temperature sensor; K-type thermocouple amplifier; -55÷125°C
Verical:
Monolithic Thermocouple Amplifiers with Cold Junction Compensation
Newark:
# ANALOG DEVICES AD595AQ Temperature Sensor IC, Voltage, ± 3°C, -55 °C, +125 °C, DIP, 14 Pins
罗切斯特:
Instrumentation Amplifier, 1 Func, 0.015MHz Band Width, BIPolar, CDIP14
DeviceMart:
IC THERMOCOUPLE A W/COMP 14CDIP
Win Source:
IC THERMOCOUPLE A W/COMP 14CDIP
电源电压DC 5.00V min
工作电压 100V max
输出电压 13 V
输出电流 5 mA
供电电流 300 µA
针脚数 14
带宽 15 kHz
增益频宽积 15 kHz
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±3℃ Max
电源电压 5V ~ 15V
电源电压Max 15 V
电源电压Min 5 V
安装方式 Through Hole
引脚数 14
封装 CDIP-14
长度 19.55 mm
宽度 6.6 mm
高度 3.76 mm
封装 CDIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Test & Measurement, 测试与测量
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AD595AQ ADI 亚德诺 | 当前型号 | 当前型号 |
AD595CQ 亚德诺 | 完全替代 | AD595AQ和AD595CQ的区别 |
AD595ADZ 亚德诺 | 类似代替 | AD595AQ和AD595ADZ的区别 |
