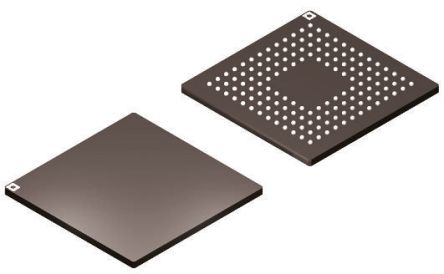

ANALOG DEVICES AD9364BBCZ 芯片, 射频收发器, 70MHZ-6GHZ, CSPBGA-144
AD936x 射频灵敏收发器
Analog Devices AD9364（单）和 AD9361（双）为高性能、高度集成的射频收发器，设计用于在 3G 和 4G 蜂窝基站应用中使用。 该设备将射频前端与灵活的混合信号基带信号处理单元和集成频率合成器相结合，通过提供到处理器的可配置数字接口，可以简化设计。 接收器信号处理单元具有三个输入，使其适合用于多波段系统。 该发射器具有两个差分输出级，可一同多路复用。 AD936x 收发器包括启用状态机器 ENSM，以便实时控制设备的电流状态。
射频频率范围：70MHz 至 6.0GHz
通道带宽：200kHz 至 56MHz
射频输出功率：+6.5dBm @ 2.4GHz
接收器增益：+73dB @ 2.3GHz
数字 RSSI
主机通信：串行 SPI
4 个 GPO 引脚
辅助 ADC
2 个辅助 DAC
电源：+1.3V、+1.8V 和 +3.3V 直流
工作温度范围：-40 至 +85°C
应用：点对点通信系统、Femtocell/Picocell/Microcell 基站、通用无线电系统
**RS 产品代码**
831-9096 AD9364 1 x 1 射频灵敏收发器
877-6421 AD9361 2 x 2 射频灵敏收发器
频率 70MHz ~ 6GHz
电源电压DC 1.27V min
针脚数 144
输出功率 8 dBm
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.3 V
电源电压Max 1.33 V
电源电压Min 1.267 V
安装方式 Surface Mount
引脚数 144
封装 BGA-144
长度 10.1 mm
宽度 10.1 mm
高度 1 mm
封装 BGA-144
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Aerospace and Defense, RadioVerse: Concept to Creation at Lightspeed, 射频通信, Milcom, RF Communications
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 5A991.b
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
AD9364BBCZ ADI 亚德诺 | 当前型号 | 当前型号 |
AD9364BBCZREEL 亚德诺 | 完全替代 | AD9364BBCZ和AD9364BBCZREEL的区别 |
