ANALOG DEVICES ADF7012BRUZ 芯片, 发射器, ASK/FSK/GFSK
ADF7012 Sub-1GHz RF Transmitter
The- .
- *ADF7012** is a low-power RF transmitter designed for short-range devices SRDs operating in the sub-1GHz ISM bands.
RF Frequency Range: 75 to 1000MHz
RF Output Power: up to +14dBm
Modulation: FSK, GFSK, OOK, GOOK or ASK
Supports multi-channel operation
OTA Data Rate: up to 179.2kbps
Host communication: serial
Power-down mode
Battery voltage monitor
Power supply: +2.3 to +3.6Vdc
Operating temperature range: -40 to +85°C
Application: Low-cost wireless data transfer, Security systems, RF remote controls, Wireless metering, Secure keyless entry
### 认可
ETSI, FCC
频率 75MHz ~ 1GHz
电源电压DC 3.60V max
供电电流 16.0 mA
针脚数 24
数据速率 179 kbps
带宽 950 MHz
输出功率 -16dBm ~ 14dBm
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2.3V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 24

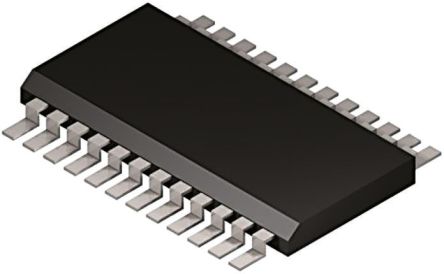

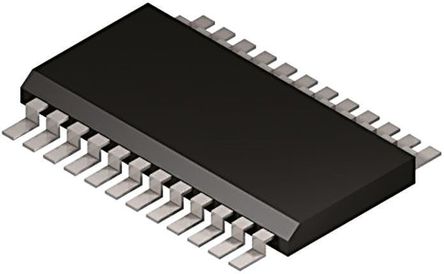

封装 TSSOP-24
长度 7.8 mm
宽度 4.4 mm
高度 1.05 mm
封装 TSSOP-24
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 电机驱动与控制, 射频通信, Wireless, Motor Drive & Control, 数据传输，RKE，遥控/安全系统, Automotive, RF Communications, Wireless, Motor Drive & Control, Automotive, RF Com, 车用, 无线
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2013/06/20
ECCN代码 5A991.b
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ADF7012BRUZ ADI 亚德诺 | 当前型号 | 当前型号 |
ADF7012BRU-REEL 亚德诺 | 完全替代 | ADF7012BRUZ和ADF7012BRU-REEL的区别 |
ADF7010BRUZ-REEL7 亚德诺 | 类似代替 | ADF7012BRUZ和ADF7010BRUZ-REEL7的区别 |
