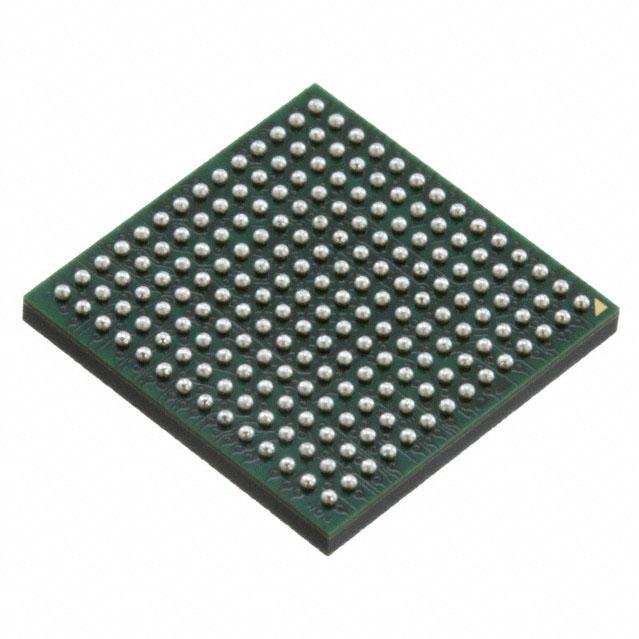

AD9993BBCZ图片1
AD9993BBCZ图片2
AD9993BBCZ图片3
AD9993BBCZ图片4
AD9993BBCZ图片5
AD9993BBCZ图片6
AD9993BBCZ图片7
AD9993BBCZ图片8
AD9993BBCZ图片9
AD9993BBCZ概述

模拟前端 – AFE Dual DAC & Quad ADC MxFE w/ LVDS

Product Details

The AD9993 is a mixed-signal front-end MxFE® device that integrates four 14-bit ADCs and two 14-bit DACs. Figure 1 shows the block diagram of the MxFE. The MxFE is programmable using registers accessed via a serial peripheral interface SPI. ADC and DAC datapaths include FIFO buffers to absorb phase differences between LVDS lane clocks and the data converter sampling clocks.

The MxFE DACs are part of the Analog Devices, Inc., high speed CMOS DAC core family. These DACs are designed to be used in wide bandwidth communication system transmitter Tx signal chains.

The MxFE ADCs are multistage pipelined CMOS ADC cores designed for use in communications receivers.

**APPLICATIONS**

.
Point to point microwave backhaul radio
.
Wireless repeaters

### Features and Benefits

.
Quad 14-bit 250 MSPS ADC:

SFDR = 83 dBc at 87 MHz input

.
Dual 14-bit 500 MSPS DAC:

SFDR = 75 dBc at 20 MHz output

.
On Chip PLL Clock Synthesizer
.
Low Power:

1536 mW, 1 GHz master clock, on-chip synthesizer

.
500 MHz double data rate DDR
.
LVDS Interfaces for DACs and ADCs
.
Small 12 mm × 12 mm lead-free BGA package
AD9993BBCZ中文资料参数规格
技术参数

电源电压DC 3.14Vmax, 3.47Vmin

通道数 4

模数转换数ADC 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 3.14 V

电源电压Min 3.47 V

封装参数

安装方式 Surface Mount

引脚数 196

封装 BGA-196

外形尺寸

封装 BGA-196

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 3A001.a.5.a.4

数据手册

AD9993BBCZ引脚图与封装图
AD9993BBCZ引脚图
AD9993BBCZ封装图
AD9993BBCZ电路图
AD9993BBCZ封装焊盘图
在线购买AD9993BBCZ
型号: AD9993BBCZ
制造商: ADI 亚德诺
描述:模拟前端 – AFE Dual DAC & Quad ADC MxFE w/ LVDS
