AVR STK500 入门套件STK500 是入门套件和开发系统，用于 Atmel AVR® 8 位 RISC 闪存微控制器。 您可以使用 STK500 进行快速代码和原型开发。 该入门套件与 AVR Studio® 集成开发环境 IDE 连接，用于编写和调试代码。 应用包括汽车（车辆出入）、家用电器（白色家用电器）、照明（荧光镇流器）、智能能源（数据集线器）和 PC 外围设备（大号和小号输入/输出设备、PC 附件）。 **STK500 入门套件的功能和优点** 到 PC 的 RS-232 接口，适用于编程和控制 电源：+10 至 +15 V 直流 用于 8 引脚、20 引脚、28 引脚和 40 引脚 AVR 设备的插座 AVR 设备的并行和串行高压编程 AVR 设备的串行系统内编程 ISP 系统内编程器，用于在外部目标系统内对 AVR 设备编程 与添加 64 引脚支持的 STK501 扩展模块兼容 ### 随附适用于输入/输出端口和并行模式编程的两根 10 线电缆，6 线 ISP 电缆，用于 UART 和 DataFlash 连接的四根 2 线电缆，9 引脚 RS-232 电缆，直流电源电缆，带数据表和软件的 CD，及 AT90S8515-8PC 采样微控制器。### AVR 微控制器，Atmel
STK500是一个新手套件和开发系统用于Atmel AVR 闪存微控制器, 可使设计者快速开启AVR代码开发, 工程师原型配置,和测试新设计. 这一套件接口AVR studio, 是Atmel的集成开发环境 IDE用于代码编写和调试. 扩展卡可用于不同的AVR子系列和大型设备. STK500是一个完整的新手套件, 编程工具和开发系统, 用于Atmel的AVR微控制器. STK500为AVR用户提供自由开发和测试完整的AVR设计和原型的体验. STK500支持所有AVR微控制器的编程模式, 以及外部目标系统的ISP编程. AVR输入/输出端口可连接引脚针座, 用于连接板载LED和按钮, 或外部信号. 另有RS232端口可连接至任何输入/输出引脚.
- .
- RS232接口至电脑用于编程和控制
- .
- 稳压电源用于10V至15V直流电源
- .
- 8引脚, 20引脚, 28引脚和40引脚AVR设备插座
- .
- 并行与串行AVR设备高电压编程
- .
- 串行AVR设备系统内编程 ISP
- .
- 系统内编程器 用于在外部目标系统中编写AVR设备
- .
- 8个通用按钮, 8个通用LED
- .
- 所有输入/输出端口可轻松通过引脚针座连接器
- .
- 附加的RS232通用端口
- .
- 扩展连接器 用于插入模块和原型区域

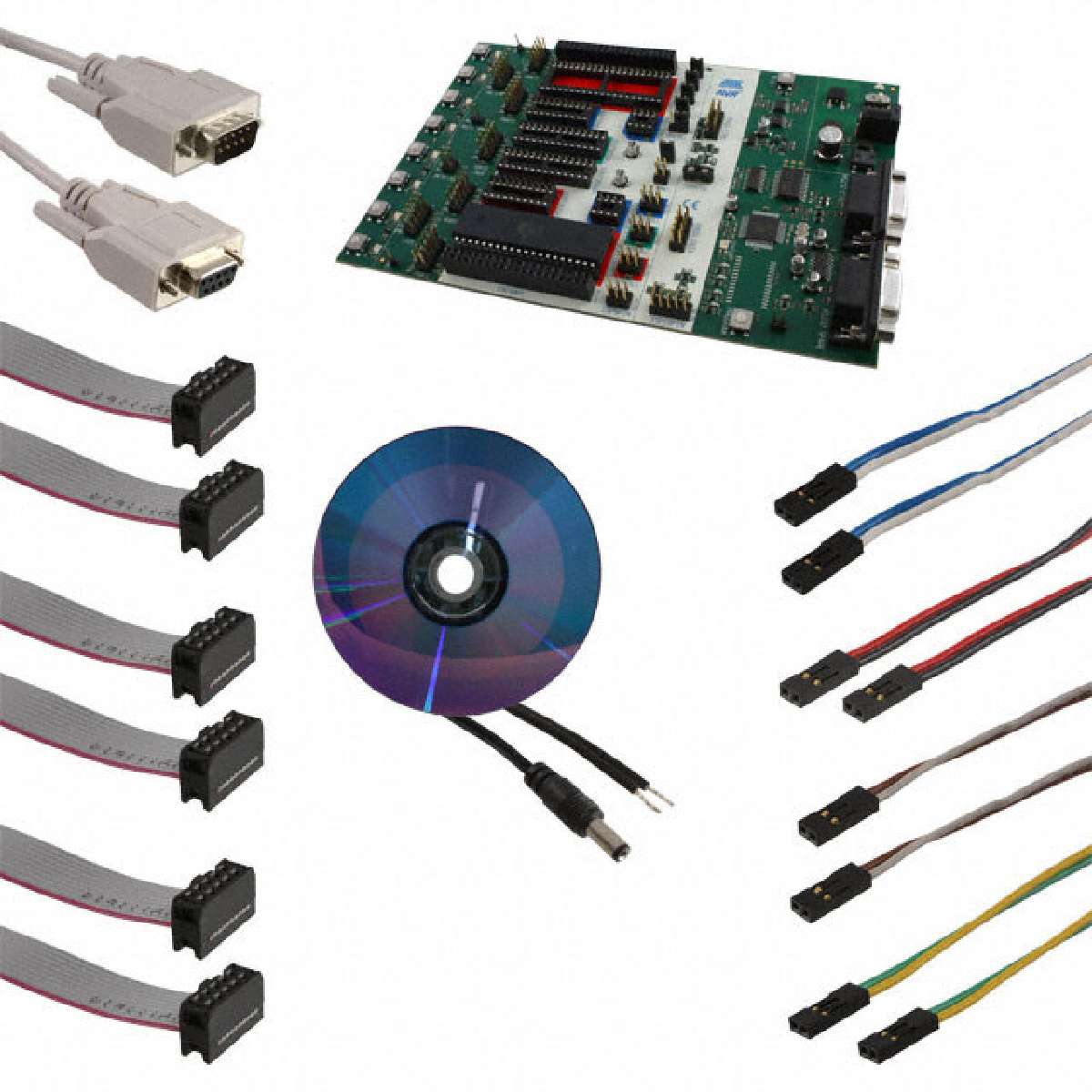

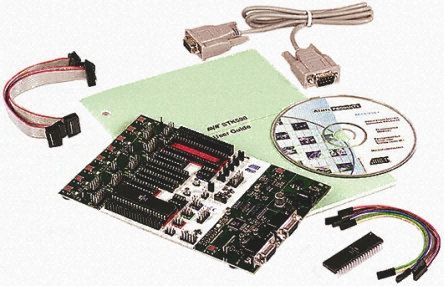

STK500新手套件评估电路板, 2根10线线缆用于输入输出端口和并行模式编程, 1根6线线缆用于系统内编程, 4根2线线缆用于UART和数据闪存连接, 9引脚RS232线缆, 直流电源线, Atmel CD ROM, AT90S8515-8PC样本微控制器.
