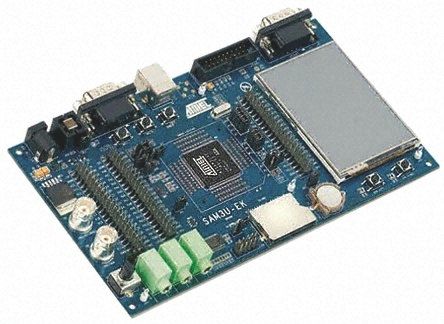

ATSAM3U-EK

ATMEL  ATSAM3U-EK  评估板, AT91SAM3U4E, USB, Cortex-M3, NAND 闪存, 2.8英寸TFT彩色LCD显示屏

是一个评估套件, 设计者可用其进行快速评估, 并可用其开发运行于Atmel SAM3U4E微控制器的应用代码. SAM3U4E是一个闪存微控制器, 基于高性能32位ARM Cortex-M3 RISC处理器. 它的运行频率可达96MHz, 具有两个128KB双组闪存和52KB SRAM功能. 外部设备包括一个高速USB设备和480Mbps Phy, 高速多媒体卡接口用于SDIO/SD/MMC, 一个16位外部总线接口支持NAND闪存, 三个USART, 两个TWI, 四个SPI, I2S, 四个PWM定时器, 三个16位定时器, 实时时钟和八个12位和八个10位ADC. 此架构支持高速数据传输, 有着多层总线矩阵, 多用SRAM, PDC和DMA支持并行任务. ATSAM3U-EK电路板配有一个三轴加速度器MMA7341. 可以说, 它是一个加速到模拟电压转换器. 相应方向上的转换数据通过三个SAM3U4E 12位ADC通道读取.

.

可选择SMB连接器, 用于外部系统时钟输入

.

UART端口带点平转换器芯片

.

USART端口 带电平转换IC

.

用户电位器连接至模数转换器输入

.

ZigBee连接器

.

板载电源调节, 带关断控制SAM3芯片

.

温度传感器

.

3D加速度计传感器

.

SD/MMC接口

.

备用电池

操作此产品时一定采取静电防护预防措施.
