ATSAM4S-WPIR-RD

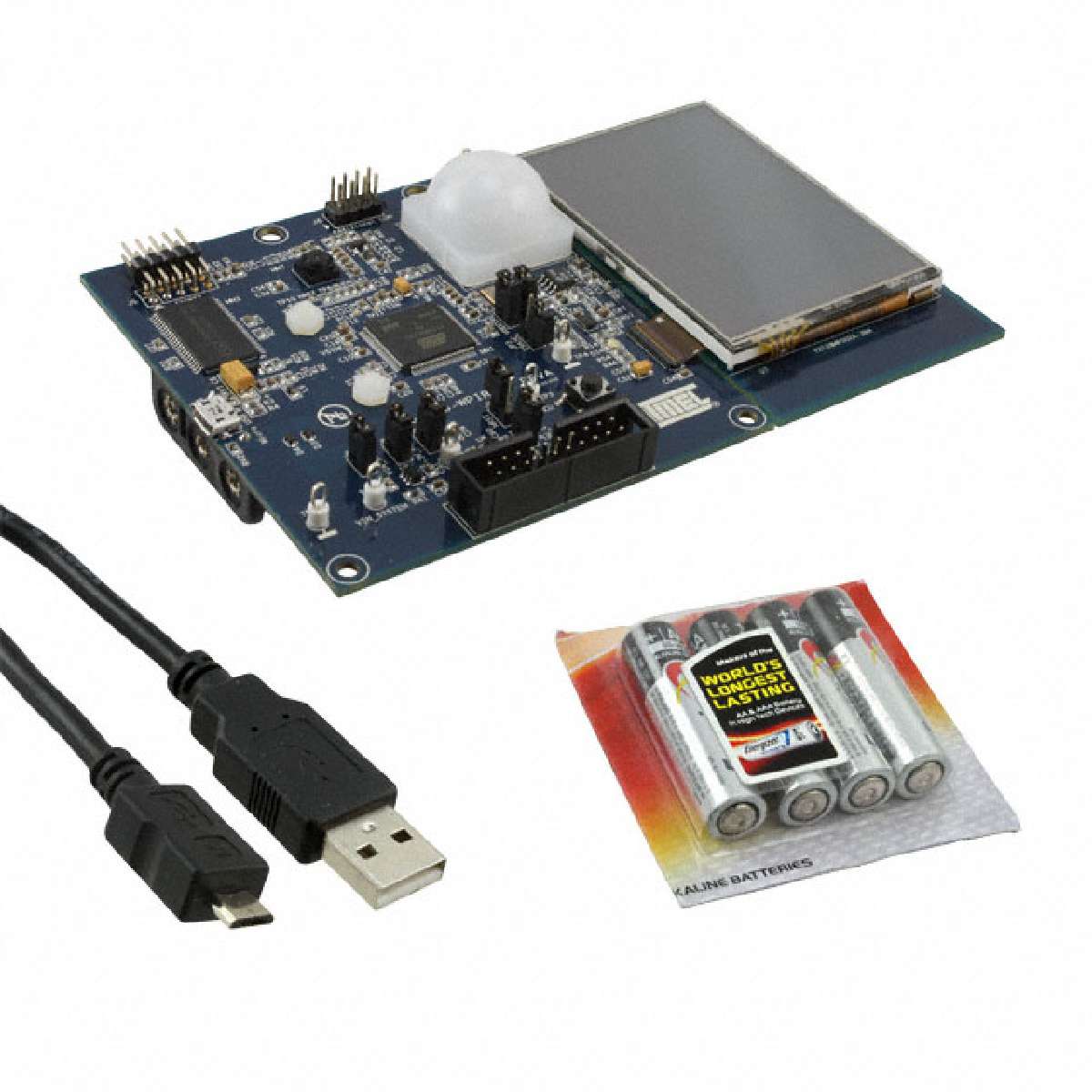

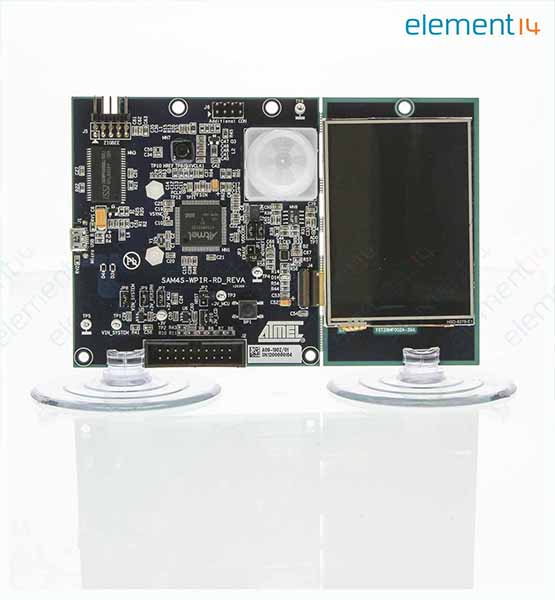

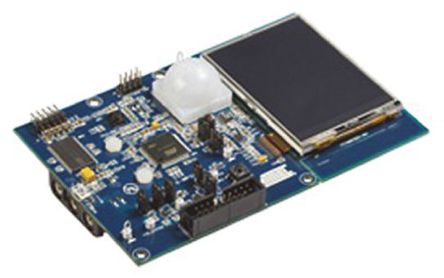

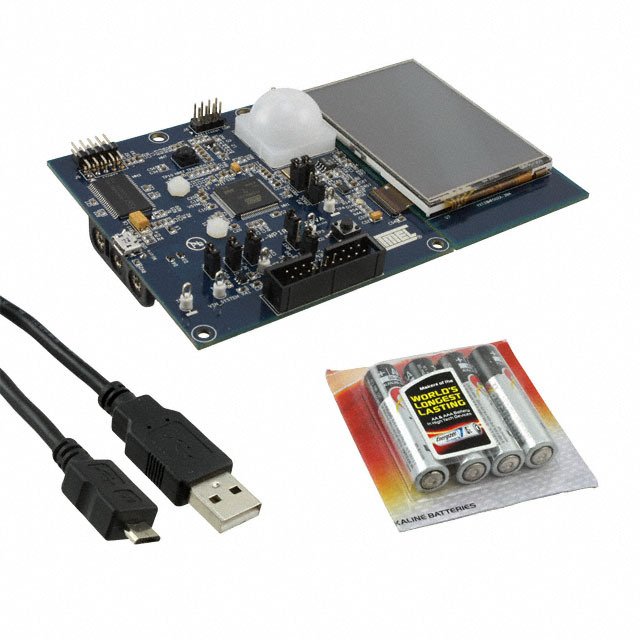

ATMEL  ATSAM4S-WPIR-RD  评估板, SAM4S16, PIR红外照相机参考设计

是一个基于SAM4S16C设备的参考设计套件. 它引进了被动红外探测器摄像机应用. 这一强大的微控制器是基于SAM4S Cortex-M4处理器的微控制器. SAM4S系列是一个系列式闪存微控制器, 基于高性能32位ARM Cortex-M4 RISC处理器. SAM4S设备是一个中程范围通用微控制器, 在减少功率损耗, 处理功率和外部设备功耗方面有着最佳比率. SAM4S具有一个外部总线接口EBI, 可连接至一系列外部存储器和几乎任何并行外围设备.

.

SAM4S16设备, LQFP100封装

.

12MHz 晶体用于内部时钟和32.768KHz 晶体用于RTC时钟

.

通过电路内模拟器为复位和JTAG复位供电

.

JTAG/ICE连接器

.

CMOS图像传感器 OV7740

.

PIR传感器RE200B

.

10引脚公连接器用于ZigBee模块

此电路板不可暴露于静电释放环境中. 当在恶劣的静电防护环境中操作时, 强烈建议使用接地带或者类似的静电防护保护设备.
