AD7569BNZ

AD7569BNZ图片1
AD7569BNZ图片2
AD7569BNZ图片3
AD7569BNZ图片4
AD7569BNZ图片5
AD7569BNZ图片6
AD7569BNZ图片7
AD7569BNZ图片8
AD7569BNZ图片9
AD7569BNZ图片10
AD7569BNZ图片11
AD7569BNZ图片12
AD7569BNZ图片13
AD7569BNZ图片14
AD7569BNZ图片15
AD7569BNZ图片16
AD7569BNZ图片17
AD7569BNZ概述

ANALOG DEVICES  AD7569BNZ  模数转换器, 8 bit, 400 kSPS, 双 +/-, 4.75 V, 5.25 V, DIP

8 位数据采集系统,Analog Devices


得捷:
IC INTERFACE SPECIALIZED 24DIP


立创商城:
AD7569BNZ


欧时:
8 位数据采集系统,Analog Devices### 数据采集系统 - Analog Devices具有高通道密度的数据采集系统 DAS 适用于医疗成像、工业过程控制和自动测试设备。


贸泽:
数据采集ADC/DAC – 专业 8-BIT CMOS I/O PORT w/ SGL Output


艾睿:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


安富利:
Data Acquisition System Single ADC Single DAC 8-Bit 24-Pin PDIP


Chip1Stop:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


Verical:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD7569BNZ  Analog to Digital Converter, Dual, 8 bit, 400 kSPS, Dual +/-, 4.75 V, 5.25 V, DIP


罗切斯特:
Lc2Mos Complete, 8-Bit Analog I/O System


DeviceMart:
IC I/O PORT 8BIT ANALOG 24DIP


AD7569BNZ中文资料参数规格
技术参数

电源电压DC 4.75V min

通道数 1

针脚数 24

位数 8

耗散功率 85 mW

采样率 400 kHz

分辨率Bits 8.0

输入电容 10.0 pF

模数转换数ADC 1

工作温度Max 85 ℃

工作温度Min -40 ℃

数模转换数DAC 1

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.9 mm

宽度 6.61 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 模拟 I/O

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

AD7569BNZ引脚图与封装图

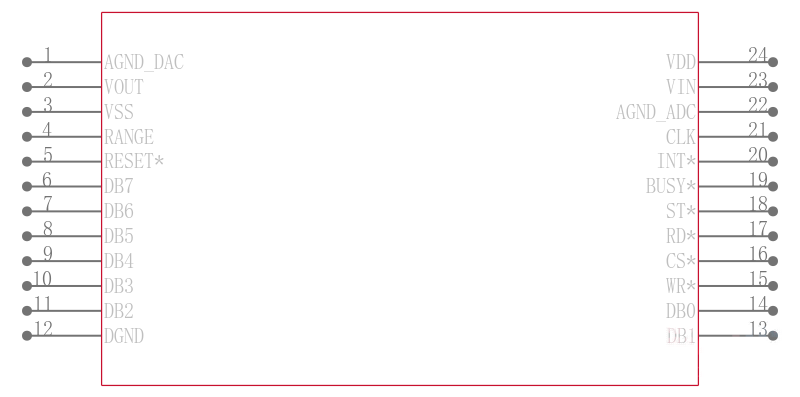

AD7569BNZ引脚图
AD7569BNZ封装图

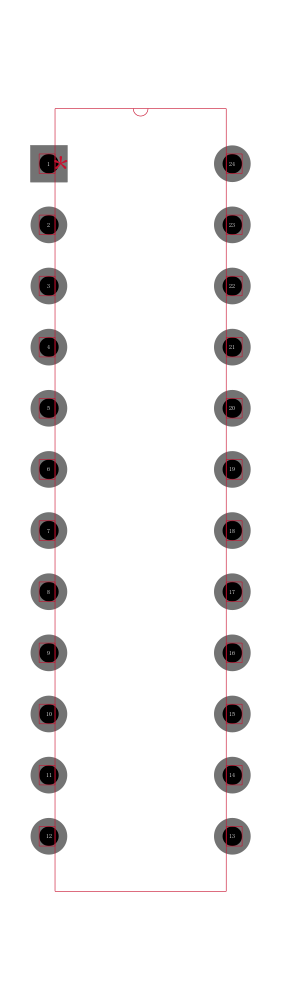

AD7569BNZ封装焊盘图
在线购买AD7569BNZ
型号: AD7569BNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7569BNZ  模数转换器, 8 bit, 400 kSPS, 双 +/-, 4.75 V, 5.25 V, DIP
替代型号AD7569BNZ
型号/品牌 代替类型 替代型号对比

AD7569BNZ

ADI 亚德诺

当前型号

当前型号

AD7569BQ

亚德诺

完全替代

AD7569BNZ和AD7569BQ的区别

AD7569JNZ

亚德诺

类似代替

AD7569BNZ和AD7569JNZ的区别

AD7569KNZ

亚德诺

类似代替

AD7569BNZ和AD7569KNZ的区别
