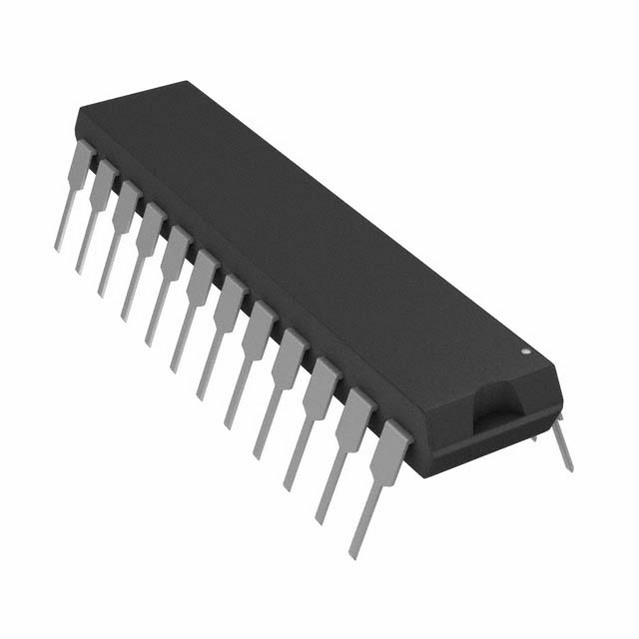

AD7569JNZ概述

ANALOG DEVICES  AD7569JNZ  芯片, 8位 模拟输入/输出系统

8 位数据采集系统,Analog Devices


得捷:
IC INTERFACE SPECIALIZED 24DIP


欧时:
8 位数据采集系统,Analog Devices### 数据采集系统 - Analog Devices具有高通道密度的数据采集系统 DAS 适用于医疗成像、工业过程控制和自动测试设备。


立创商城:
AD7569JNZ


贸泽:
数据采集ADC/DAC – 专业 8-BIT CMOS I/O PORT IC


e络盟:
8位模拟I/O系统, LC2MOS, -5.25 V至5.25 V, DIP-24


艾睿:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


Jameco:
Data Acquisition System Single Analog to Digital Converter Single Digital to Analog Converter 8bit 24-Pin PDIP N


安富利:
Data Acquisition System Single ADC Single DAC 8-Bit 24-Pin PDIP


Chip1Stop:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


TME:
A/D converter; 8bit; 500ksps; DIP24


Verical:
Data Acquisition System Single ADC Single DAC 8bit 24-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD7569JNZ  Special Function IC, 8-Bit Analog I/0 System, LC2MOS, -5.25 V to 5.25 V, DIP-24


罗切斯特:
Lc2Mos Complete, 8-Bit Analog I/O System


DeviceMart:
IC I/O PORT 8BIT ANALOG 24DIP


Win Source:
IC I/O PORT 8BIT ANALOG 24DIP


AD7569JNZ中文资料参数规格
技术参数

电源电压DC -5.25 V min

供电电流 13.0 mA

电路数 1

针脚数 24

位数 8

耗散功率 85 mW

采样率 410 kHz

分辨率Bits 8.0

输入电容 10.0 pF

模数转换数ADC 1

工作温度Max 70 ℃

工作温度Min 0 ℃

数模转换数DAC 1

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-24

其他

产品生命周期 Active

包装方式 Tube

制造应用 模拟 I/O

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD7569JNZ引脚图与封装图
AD7569JNZ引脚图
AD7569JNZ封装图
AD7569JNZ封装焊盘图
在线购买AD7569JNZ
型号: AD7569JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7569JNZ  芯片, 8位 模拟输入/输出系统
替代型号AD7569JNZ
型号/品牌 代替类型 替代型号对比

AD7569JNZ

ADI 亚德诺

当前型号

当前型号

AD7569KNZ

亚德诺

完全替代

AD7569JNZ和AD7569KNZ的区别

AD7569BNZ

亚德诺

类似代替

AD7569JNZ和AD7569BNZ的区别

AD7569BQ

亚德诺

功能相似

AD7569JNZ和AD7569BQ的区别
