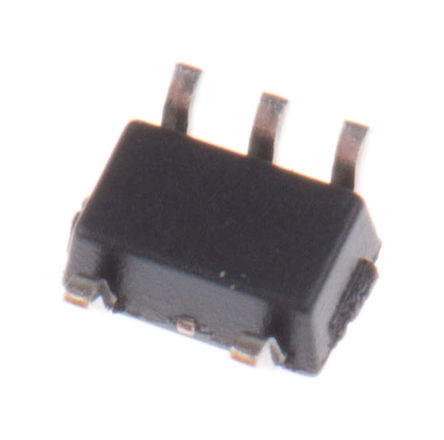

AD8515AKSZ-REEL7

AD8515AKSZ-REEL7图片1
AD8515AKSZ-REEL7图片2
AD8515AKSZ-REEL7图片3
AD8515AKSZ-REEL7图片4
AD8515AKSZ-REEL7图片5
AD8515AKSZ-REEL7图片6
AD8515AKSZ-REEL7图片7
AD8515AKSZ-REEL7图片8
AD8515AKSZ-REEL7图片9
AD8515AKSZ-REEL7图片10
AD8515AKSZ-REEL7图片11
AD8515AKSZ-REEL7图片12
AD8515AKSZ-REEL7图片13
AD8515AKSZ-REEL7图片14
AD8515AKSZ-REEL7图片15
AD8515AKSZ-REEL7图片16
AD8515AKSZ-REEL7图片17
AD8515AKSZ-REEL7图片18
AD8515AKSZ-REEL7概述

Analog Devices### 运算放大器,Analog Devices

,Analog Devices


得捷:
IC OPAMP GP 1 CIRCUIT SC70-5


立创商城:
AD8515AKSZ-REEL7


欧时:
Analog Devices 运算放大器 AD8515AKSZ-REEL7 CMOS, 5MHz增益带宽积, 5引脚 SC-70封装


e络盟:
运算放大器, 单路, 1个放大器, 5 MHz, 2.7 V/µs, 1.8V 至 5V, SC-70, 5 引脚


艾睿:
Op Amp Single Low Power Amplifier R-R I/O 5V 5-Pin SC-70 T/R


安富利:
OP Amp Single GP R-R I/O 5V 5-Pin SC-70 T/R


Chip1Stop:
OP Amp Single GP R-R I/O 5V 5-Pin SC-70 T/R


Verical:
Op Amp Single Low Power Amplifier R-R I/O 5V 5-Pin SC-70 T/R


Newark:
# ANALOG DEVICES  AD8515AKSZ-REEL7  Operational Amplifier, Single, 5 MHz, 1, 2.7 V/ s, 1.8V to 5V, SC-70, 5


罗切斯特:
Operational Amplifier, 8000uV Offset-Max, CMOS, PDSO5


DeviceMart:
IC AMP GP R-R CMOS 5MHZ SC70-5


Win Source:
IC OPAMP GP 5MHZ RRO SC70-5


AD8515AKSZ-REEL7中文资料参数规格
技术参数

供电电流 410 µA

电路数 1

针脚数 5

共模抑制比 60 dB

带宽 5 MHz

转换速率 2.70 V/μs

增益频宽积 5 MHz

输入阻抗 900 GΩ

输入补偿电压 1 mV

输入偏置电流 5 pA

输入电压Max 5 V

输入电压Min 1.8 V

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 5 MHz

共模抑制比Min 60 dB

电源电压 1.8V ~ 5V

输入电压 1.8V ~ 5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, Industrial, Portable Devices, Sensing & Instrumentation, 便携式器材, 传感与仪器, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8515AKSZ-REEL7引脚图与封装图
AD8515AKSZ-REEL7引脚图
AD8515AKSZ-REEL7封装图
AD8515AKSZ-REEL7电路图
AD8515AKSZ-REEL7封装焊盘图
在线购买AD8515AKSZ-REEL7
型号: AD8515AKSZ-REEL7
制造商: ADI 亚德诺
描述:Analog Devices ### 运算放大器,Analog Devices
替代型号AD8515AKSZ-REEL7
型号/品牌 代替类型 替代型号对比

AD8515AKSZ-REEL7

ADI 亚德诺

当前型号

当前型号

AD8515AKSZ-R2

亚德诺

完全替代

AD8515AKSZ-REEL7和AD8515AKSZ-R2的区别

AD8515ARTZ-REEL

亚德诺

完全替代

AD8515AKSZ-REEL7和AD8515ARTZ-REEL的区别
