AD848JNZ

AD848JNZ图片1
AD848JNZ图片2
AD848JNZ图片3
AD848JNZ图片4
AD848JNZ图片5
AD848JNZ图片6
AD848JNZ图片7
AD848JNZ图片8
AD848JNZ图片9
AD848JNZ图片10
AD848JNZ图片11
AD848JNZ图片12
AD848JNZ图片13
AD848JNZ图片14
AD848JNZ图片15
AD848JNZ图片16
AD848JNZ图片17
AD848JNZ图片18
AD848JNZ概述

ANALOG DEVICES  AD848JNZ  运算放大器, 单路, 175 MHz, 1个放大器, 200 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚

高速,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 1 CIRCUIT 8DIP


立创商城:
AD848JNZ


欧时:
Analog Devices 运算放大器 AD848JNZ 低噪声, 125MHz增益带宽积, 8引脚 PDIP封装


贸泽:
High Speed Operational Amplifiers High Spd Low Pwr Monolithic 5 Stable


e络盟:
运算放大器, 单路, 175 MHz, 1个放大器, 200 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚


艾睿:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


安富利:
OP Amp Single GP ±18V 8-Pin PDIP


Verical:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD848JNZ  Operational Amplifier, Single, 1 Amplifier, 175 MHz, 200 V/µs, ± 4.5V to ± 18V, DIP, 8 Pins


罗切斯特:
OP Amp Single GP ±18V 8-Pin PDIP N Tube


DeviceMart:
IC OPAMP GP 175MHZ LP 32MA 8DIP


AD848JNZ中文资料参数规格
技术参数

电源电压DC 18.0 V

供电电流 5.1 mA

电路数 1

通道数 1

针脚数 8

耗散功率 1.1 W

共模抑制比 105 dB

输入电容 1.50 pF

带宽 175 MHz

转换速率 200 V/μs

增益频宽积 125 MHz

输入阻抗 70.0 kΩ

输入补偿电压 200 µV

输入偏置电流 3.3 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 175 MHz

耗散功率Max 1100 mW

共模抑制比Min 92 dB

电源电压Max 36 V

电源电压Min 9 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD848JNZ引脚图与封装图

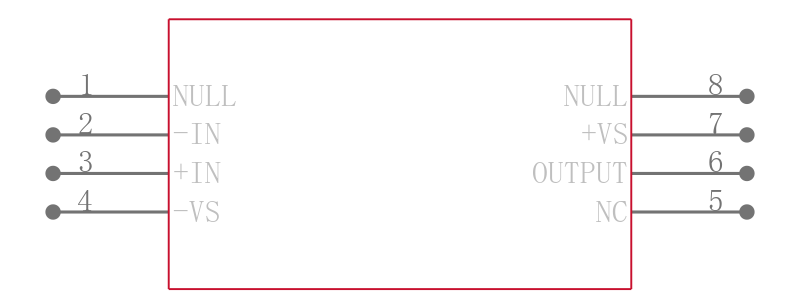

AD848JNZ引脚图
AD848JNZ封装图
AD848JNZ电路图
AD848JNZ封装焊盘图
在线购买AD848JNZ
型号: AD848JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD848JNZ  运算放大器, 单路, 175 MHz, 1个放大器, 200 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚
替代型号AD848JNZ
型号/品牌 代替类型 替代型号对比

AD848JNZ

ADI 亚德诺

当前型号

当前型号

AD848SQ/883B

亚德诺

类似代替

AD848JNZ和AD848SQ/883B的区别

AD848AQ

亚德诺

功能相似

AD848JNZ和AD848AQ的区别

AD848SQ

亚德诺

功能相似

AD848JNZ和AD848SQ的区别
