AD8510BRZ概述

ANALOG DEVICES  AD8510BRZ  运算放大器, 单路, 8 MHz, 1个放大器, 20 V/µs, ± 5V 至 ± 15V, SOIC, 8 引脚

低噪声 JFET ,Analog Devices

Analog Devices 的低噪声运算放大器具有 JFET 输入级。这些运算放大器具有低输入偏置电流,适用于需要非常低的输入噪声和高输入阻抗的应用。该设备提供各种单、双和四路封装选项。

### 运算放大器,Analog Devices


得捷:
IC OPAMP JFET 1 CIRCUIT 8SOIC


欧时:
Analog Devices 运算放大器 AD8510BRZ, 8MHz增益带宽积, 8引脚 SOIC封装


立创商城:
AD8510BRZ


贸泽:
Precision Amplifiers Lo Noise-Inpt Bias Crnt Wide BW JFET


e络盟:
运算放大器, 单路, 1个放大器, 8 MHz, 20 V/µs, ± 5V 至 ± 15V, SOIC, 8 引脚


艾睿:
Op Amp Single Low Noise Amplifier ±15V 8-Pin SOIC N Tube


安富利:
OP Amp Single GP ±15V 8-Pin SOIC N


Chip1Stop:
OP Amp Single GP ±15V 8-Pin SOIC N Tube


Verical:
Op Amp Single Low Noise Amplifier ±15V 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD8510BRZ  Operational Amplifier, Single, 1 Amplifier, 8 MHz, 20 V/µs, ± 5V to ± 15V, SOIC, 8 Pins


罗切斯特:
AD8510 - Operational Amplifier, 800uV Offset-Max, JFET, PDSO8


DeviceMart:
IC OPAMP JFET 8MHZ PREC LN 8SOIC


AD8510BRZ中文资料参数规格
技术参数

供电电流 2.2 mA

电路数 1

通道数 1

针脚数 8

共模抑制比 100 dB

输入电容 12.5 pF

带宽 8 MHz

转换速率 20.0 V/μs

增益频宽积 8 MHz

输入阻抗 1.25 TΩ

输入补偿电压 0.4 mV

输入偏置电流 0.075 nA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 8 MHz

共模抑制比Min 86 dB

电源电压Max 36 V

电源电压Min 9 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 测试与测量, Sensing & Instrumentation, 传感与仪器, Test & Measurement, Audio, Signal Processing, 音频, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8510BRZ引脚图与封装图
AD8510BRZ引脚图
AD8510BRZ封装图
AD8510BRZ电路图

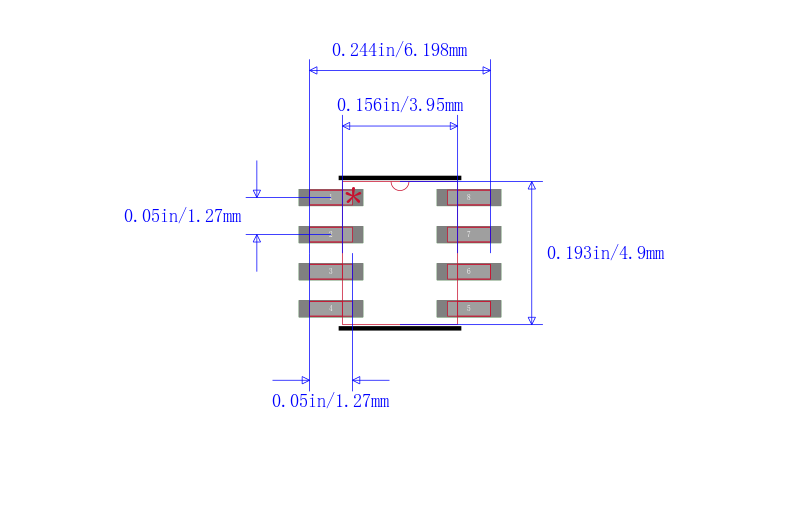

AD8510BRZ封装焊盘图
在线购买AD8510BRZ
型号: AD8510BRZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8510BRZ  运算放大器, 单路, 8 MHz, 1个放大器, 20 V/µs, ± 5V 至 ± 15V, SOIC, 8 引脚
替代型号AD8510BRZ
型号/品牌 代替类型 替代型号对比

AD8510BRZ

ADI 亚德诺

当前型号

当前型号

AD8510BR

亚德诺

完全替代

AD8510BRZ和AD8510BR的区别

AD8510ARZ-REEL7

亚德诺

类似代替

AD8510BRZ和AD8510ARZ-REEL7的区别

AD8510BRZ-REEL7

亚德诺

类似代替

AD8510BRZ和AD8510BRZ-REEL7的区别
