AD829JRZ

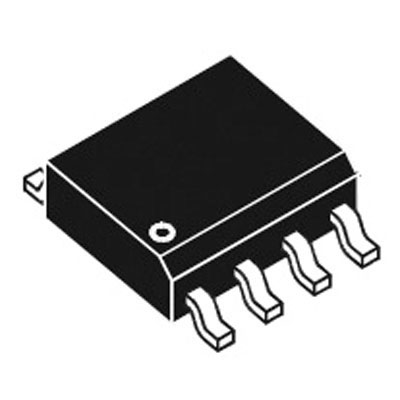

AD829JRZ图片1
AD829JRZ图片2
AD829JRZ图片3
AD829JRZ图片4
AD829JRZ图片5
AD829JRZ图片6
AD829JRZ图片7
AD829JRZ图片8
AD829JRZ图片9
AD829JRZ图片10
AD829JRZ图片11
AD829JRZ图片12
AD829JRZ图片13
AD829JRZ图片14
AD829JRZ图片15
AD829JRZ图片16
AD829JRZ图片17
AD829JRZ图片18
AD829JRZ概述

ANALOG DEVICES  AD829JRZ  视频放大器, 1 放大器, 120 MHz, 230 V/µs, 0 °C, 70 °C, 32 mA

视频运算放大器,Analog Devices

Analog Devices 的经济高速运算放大器适用于各种应用。


得捷:
IC AMP VOLTAGE FEEDBACK 8SOIC


欧时:
Analog Devices AD829JRZ 音频放大器, 150V/μs, 8引脚 SOIC封装


立创商城:
AD829JRZ


贸泽:
Video Amplifiers IC HIGH Speed Low Noise


艾睿:
Op Amp Single High Speed Amplifier ±18V 8-Pin SOIC N Tube


Jameco:
OP Amp Single General Purpose ±18 Volt 8-Pin SOIC N


安富利:
OP Amp Single GP ±18V 8-Pin SOIC N


Chip1Stop:
OP Amp Single GP ±18V 8-Pin SOIC N Tube


Verical:
Op Amp Single High Speed Amplifier ±18V 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD829JRZ  Video Amplifier, 1 Amplifiers, 120 MHz, 230 V/µs, 0 °C, 70 °C, 32 mA


罗切斯特:
Video Amplifier, Bipolar, PDSO8


DeviceMart:
IC VIDEO OPAMP LN HS 8-SOIC


Win Source:
IC VIDEO OPAMP LN HS 8-SOIC


AD829JRZ中文资料参数规格
技术参数

输出电流 32 mA

供电电流 5.3 mA

电路数 1

通道数 1

针脚数 8

耗散功率 900 mW

共模抑制比 100 dB

输入电容 1.50 pF

转换速率 230 V/μs

增益频宽积 600 MHz

输入阻抗 13.0 kΩ

输入补偿电压 1 mV

输入偏置电流 7000 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

3dB带宽 120 MHz

增益带宽 120 MHz

耗散功率Max 900 mW

共模抑制比Min 100 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 电压反馈

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD829JRZ引脚图与封装图
AD829JRZ引脚图
AD829JRZ封装图
AD829JRZ电路图
AD829JRZ封装焊盘图
在线购买AD829JRZ
型号: AD829JRZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD829JRZ  视频放大器, 1 放大器, 120 MHz, 230 V/µs, 0 °C, 70 °C, 32 mA
替代型号AD829JRZ
型号/品牌 代替类型 替代型号对比

AD829JRZ

ADI 亚德诺

当前型号

当前型号

AD829ARZ

亚德诺

类似代替

AD829JRZ和AD829ARZ的区别

AD829JR-REEL7

亚德诺

类似代替

AD829JRZ和AD829JR-REEL7的区别

AD829ARZ-REEL7

亚德诺

类似代替

AD829JRZ和AD829ARZ-REEL7的区别
