ARD00514概述

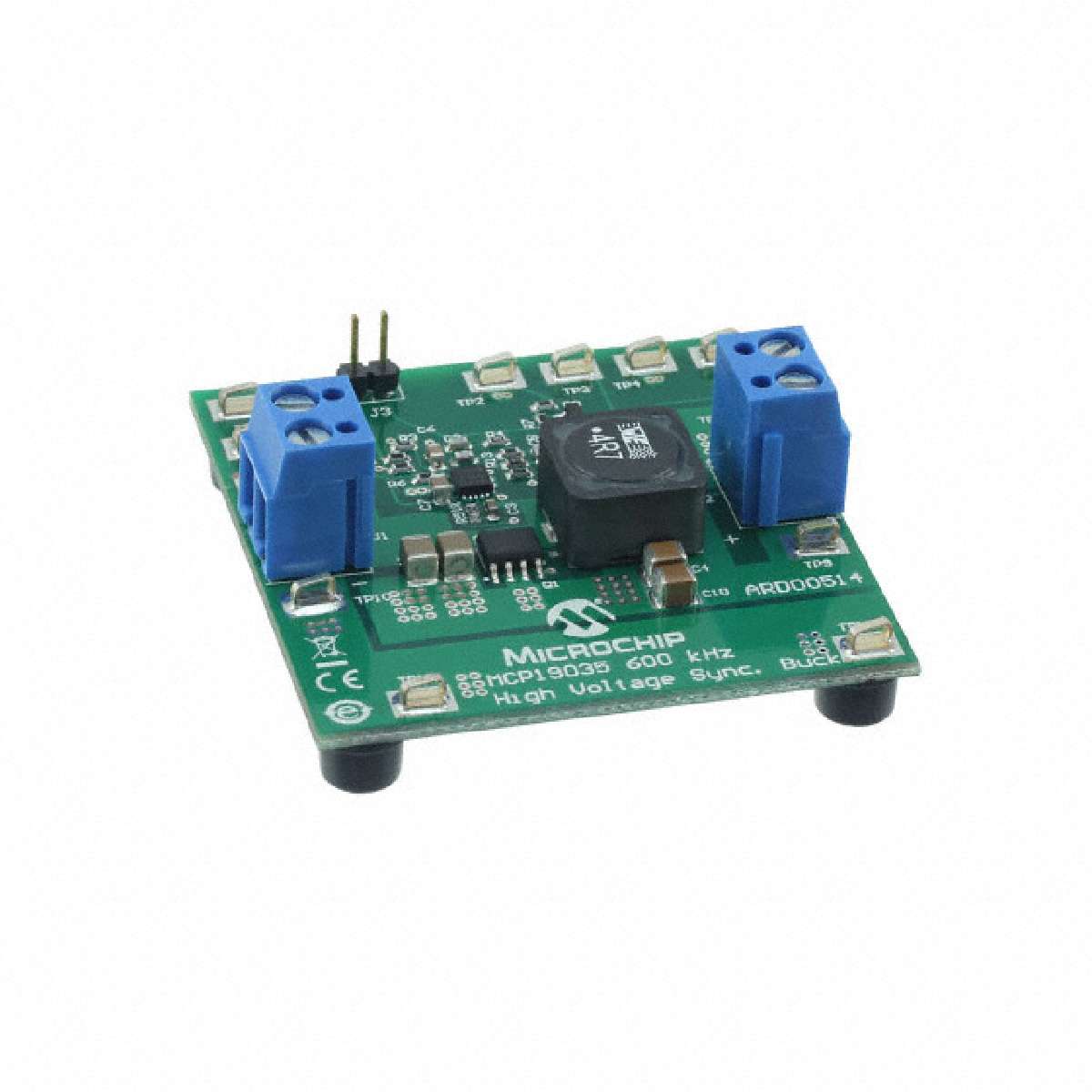

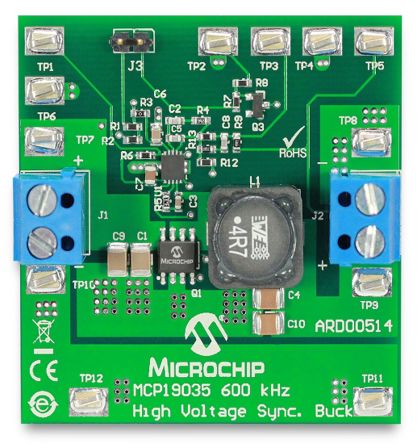

MCP19035 高电压同步降压控制器参考设计该板可演示 Microchip MCP19035 600 kHz 同步降压转换器控制器在典型的高电压输入降压应用中的功能。 具有的 MCP19035 设备为紧凑型高效降压电压转换器,可将输入电压轨(通常为 24V)转换为 5V 调节输出。 可使用板上提供的测试点测量该转换器的各种参数。### 特点输入电压范围:8V 至 26V 输出电压 5V(可通过更改一个电阻器在 3.3V 至 5V 之间调节) 最大输出电流:5A 5V/5A 输出和 24V 输入时 93% 典型效率 600kHz 固定切换频率 过电流保护,用于高侧和低侧 MOSFET 电源正常 PGOOD 输出,用于监测输出电压质量 关机输入,用于让转换器进入低功耗待机模式 欠电压锁定 UVLO,典型阈值为 4.5V 和 3.9V 套件包含 MCP19035 600 kHz 高电压同步降压控制器参考设计板 重要信息表 ### PWM(脉冲频率调制)控制器,Microchip

MCP19035 高电压同步降压控制器参考设计

该板可演示 MCP19035 600 kHz 同步降压转换器控制器在典型的高电压输入降压应用中的功能。 具有的 MCP19035 设备为紧凑型高效降压电压转换器,可将输入电压轨(通常为 24V)转换为 5V 调节输出。 可使用板上提供的测试点测量该转换器的各种参数。

### 特点

输入电压范围:8V 至 26V

输出电压 5V(可通过更改一个电阻器在 3.3V 至 5V 之间调节)

最大输出电流:5A

5V/5A 输出和 24V 输入时 93% 典型效率

600kHz 固定切换频率

过电流保护,用于高侧和低侧 MOSFET

电源正常 PGOOD 输出,用于监测输出电压质量

关机输入,用于让转换器进入低功耗待机模式

欠电压锁定 UVLO,典型阈值为 4.5V 和 3.9V

套件包含

MCP19035 600 kHz 高电压同步降压控制器参考设计板

重要信息表

ARD00514中文资料参数规格
技术参数

输出接口数 1

输出电压 5 V

输出电流 5 A

开关频率 600 kHz

输入电压 8V ~ 26V

封装参数

封装 -

外形尺寸

封装 -

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买ARD00514
型号: ARD00514
制造商: Microchip 微芯
描述:MCP19035 高电压同步降压控制器参考设计 该板可演示 Microchip MCP19035 600 kHz 同步降压转换器控制器在典型的高电压输入降压应用中的功能。 具有的 MCP19035 设备为紧凑型高效降压电压转换器,可将输入电压轨(通常为 24V)转换为 5V 调节输出。 可使用板上提供的测试点测量该转换器的各种参数。 ### 特点 输入电压范围:8V 至 26V 输出电压 5V(可通过更改一个电阻器在 3.3V 至 5V 之间调节) 最大输出电流:5A 5V/5A 输出和 24V 输入时 93% 典型效率 600kHz 固定切换频率 过电流保护,用于高侧和低侧 MOSFET 电源正常 PGOOD 输出,用于监测输出电压质量 关机输入,用于让转换器进入低功耗待机模式 欠电压锁定 UVLO,典型阈值为 4.5V 和 3.9V 套件包含 MCP19035 600 kHz 高电压同步降压控制器参考设计板 重要信息表 ### PWM(脉冲频率调制)控制器,Microchip
