ATMEGA168-20AU

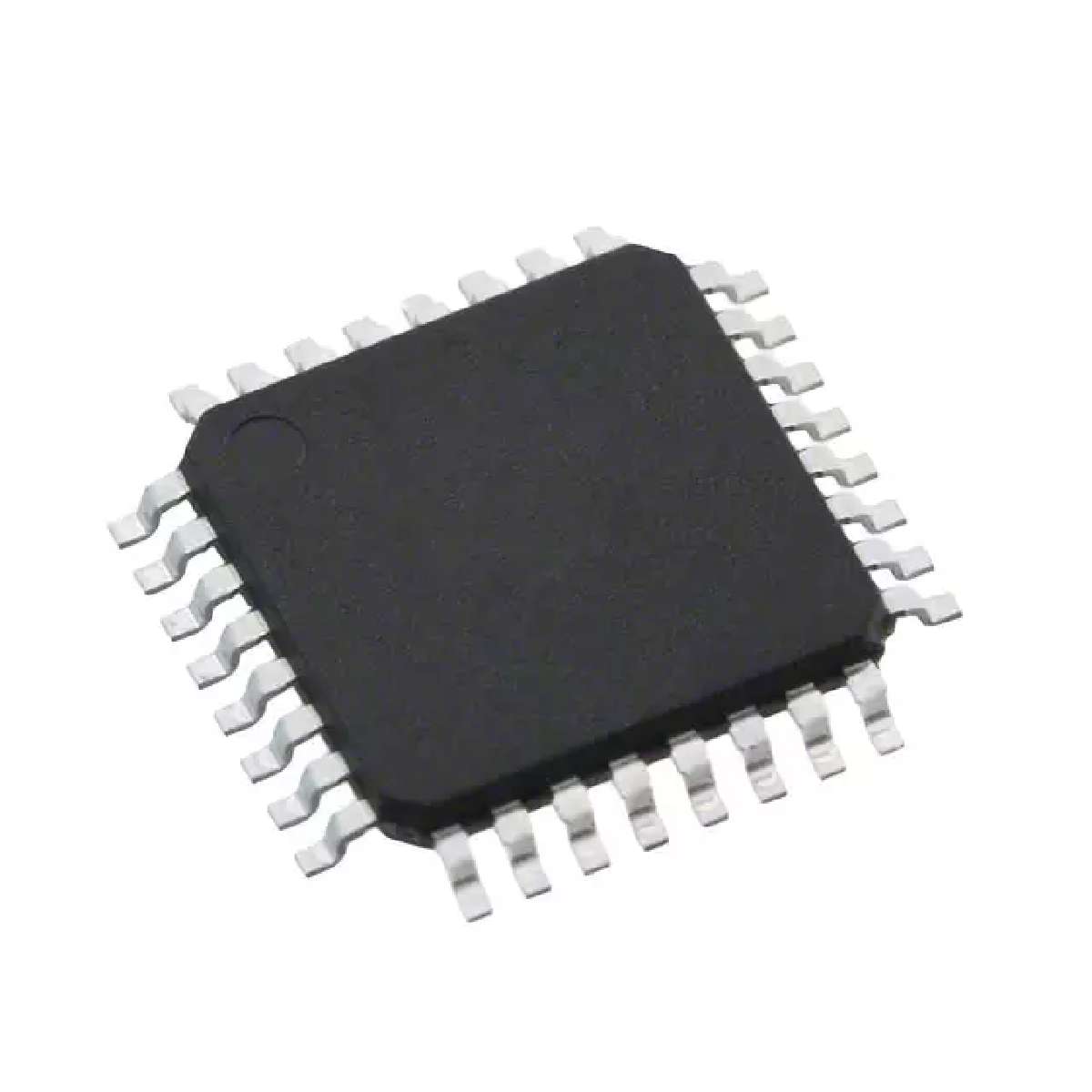

ATMEGA168-20AU图片1

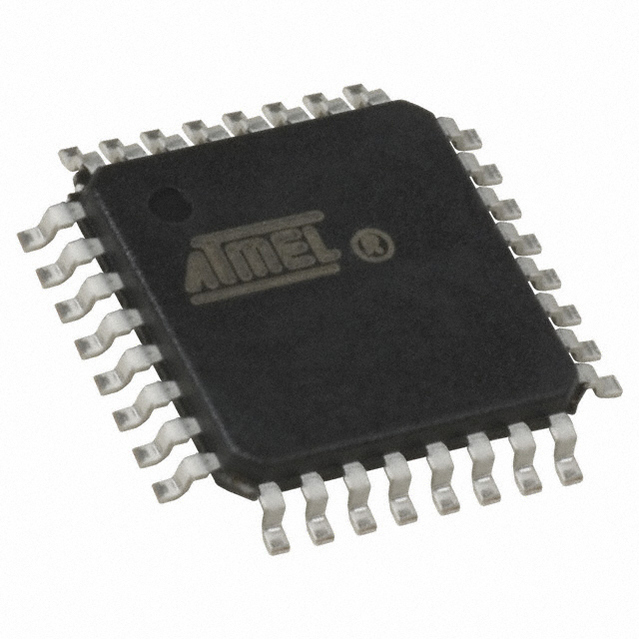

ATMEGA168-20AU图片2
ATMEGA168-20AU图片3
ATMEGA168-20AU图片4
ATMEGA168-20AU图片5
ATMEGA168-20AU图片6
ATMEGA168-20AU图片7
ATMEGA168-20AU图片8
ATMEGA168-20AU图片9
ATMEGA168-20AU概述

ATMEL  ATMEGA168-20AU  微控制器, 8位, 低功率高性能, ATmega, 20 MHz, 16 KB, 1 KB, 32 引脚, TQFP

The is a high-performance, low-power 8-bit AVR RISC-based Microcontroller combines 512B EEPROM, an 8-channel/10-bit A/D converter TQFP and QFN/MLF and debugWIRE for on-chip debugging. The device supports a throughput of 20 MIPS at 20MHz and operates between 2.7 to 5.5V. By executing powerful instructions in a single clock cycle, the device achieves throughputs approaching 1 MIPS per MHz, balancing power consumption and processing speed.

.
High-performance, Low-power AVR® 8-Bit Microcontroller
.
Advanced RISC Architecture
.
High Endurance Non-volatile Memory Segments
.
QTouch® Library Support
.
DebugWIRE On-chip Debug System
.
Power-on Reset and Programmable Brown-out Detection
.
Internal Calibrated Oscillator
.
External and Internal Interrupt Sources
.
Idle, ADC Noise Reduction, Power-save, Power-down and Standby Sleep Modes
.
0 to 20MHz at 4.5 to 5.5V Speed Grade
.
250µA at 1MHz, 1.8V, 15µA at 32kHz 1.8V Active mode, 0.1µA at 1.8V Power-down mode power consumption
ATMEGA168-20AU中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 1.8V ~ 5.5V

针脚数 32

时钟频率 20.0 MHz, 20.0 MHz max

RAM大小 1 KB

位数 8

FLASH内存容量 16 KB

I/O引脚数 23

存取时间 20.0 µs

内核架构 AVR

输入/输出数 23 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.8.5.5 V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 32

封装 TQFP-32

外形尺寸

长度 7 mm

宽度 7 mm

高度 1 mm

封装 TQFP-32

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Consumer Electronics, 消费电子产品, Communications & Networking, 电源管理, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

ATMEGA168-20AU引脚图与封装图
ATMEGA168-20AU封装焊盘图
在线购买ATMEGA168-20AU
型号: ATMEGA168-20AU
制造商: ATMEL 爱特美尔
描述:ATMEL  ATMEGA168-20AU  微控制器, 8位, 低功率高性能, ATmega, 20 MHz, 16 KB, 1 KB, 32 引脚, TQFP
替代型号ATMEGA168-20AU
型号/品牌 代替类型 替代型号对比

ATMEGA168-20AU

ATMEL 爱特美尔

当前型号

当前型号

ATMEGA168-20AUR

爱特美尔

类似代替

ATMEGA168-20AU和ATMEGA168-20AUR的区别

ATMEGA168PA-AU

微芯

功能相似

ATMEGA168-20AU和ATMEGA168PA-AU的区别

ATMEGA168A-AU

微芯

功能相似

ATMEGA168-20AU和ATMEGA168A-AU的区别
