STK600 入门套件布线卡Atmel 的 STK600 入门套件采用了夹层设计来匹配特定部件的封装和通用型引脚针座的引脚输出。 该套件还具有扩展区域，支持大部分的引脚。 当 IC （集成电路）封装类型相对受限时，引脚输出的数量可随着引脚数量的增加而迅速增加。 即一个 6 引脚 IC 可具有 720 6! 个不同的引脚输出！ 由于插座是成本的推动因素，所以路由/插座板设计提供了一套低成本解决方案来支持上行设备。 布线卡位于通用型插座板和 STK600 之间。 在其底部配有一副导电垫，用于连接 STK600 弹簧加载连接器，在顶部还有一副垫子连接着插座板连接器。 可将焊有目标 IC 的部件特定插板视作不带顶部导电垫的布线卡。tinyAVR®、megaAVR®、XMEGA™、AVR® UC3™ 和 AVR® PWM 系列专用布线卡，支持标准封装插座 ### AVR32 微控制器，Atmel

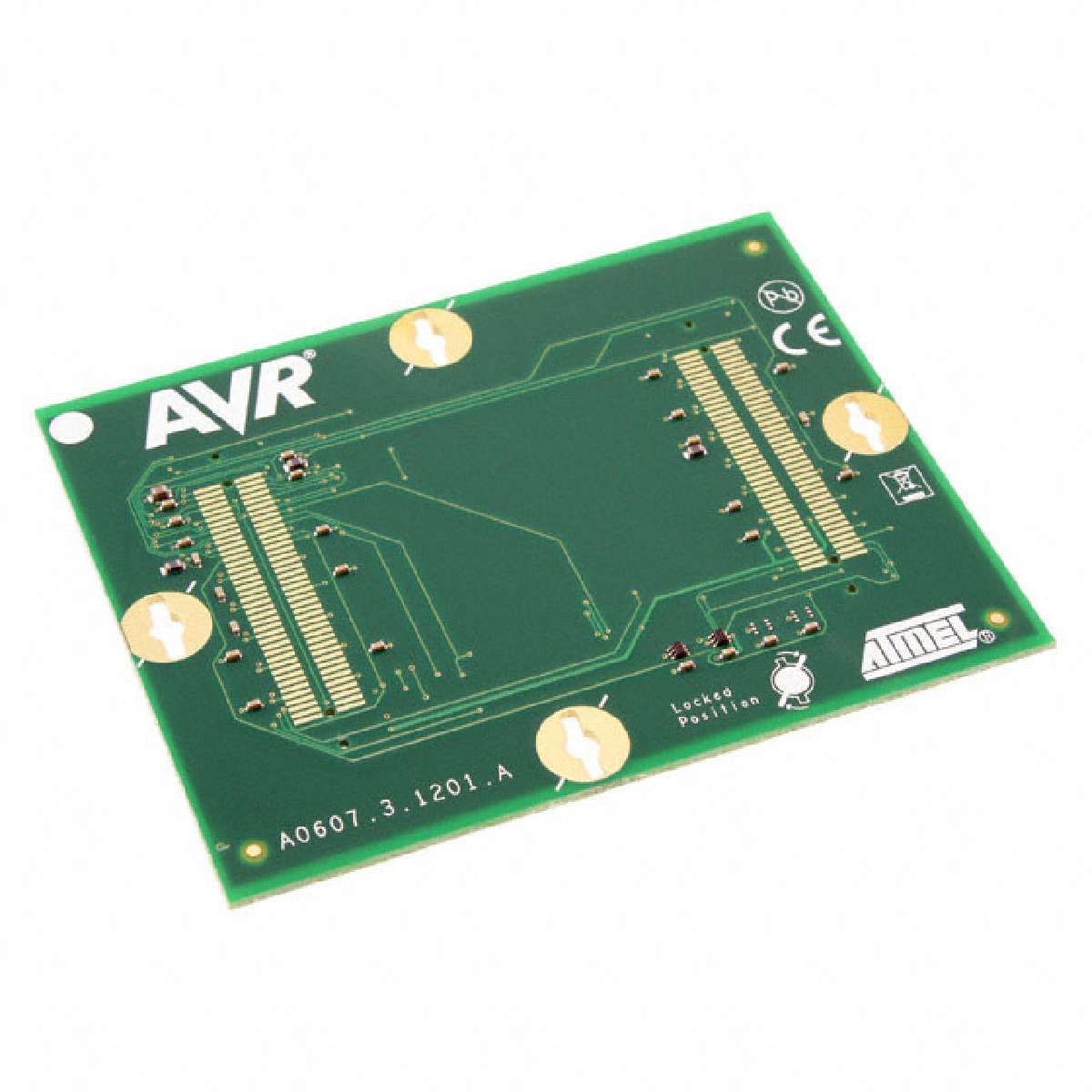

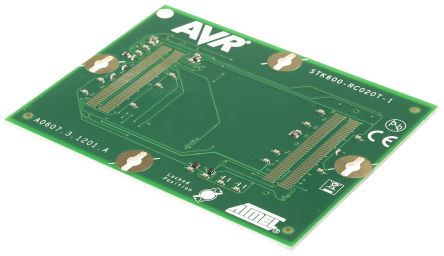

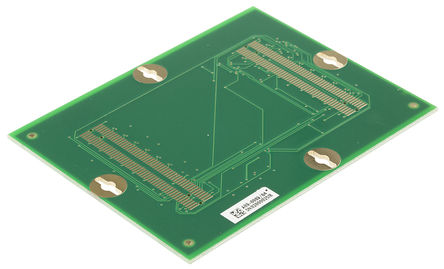

是一个用于20针DIP插座封装tinyAVR的路由卡，用于Atmel的STK600入门套件。AVR器件采用了创新的路由和插座卡三明治系统以连接到STK600，将其信号传输到相应的硬件。该路由卡处在通用插座卡和STK600之间。路由系统是完全被动的。信号不通过任何电子元件传输。因此，所有的输入输出引脚都能在连接器上直接访问，而不改变其电气性能。因为插座是决定成本的主要因素，该路由卡的设计为后续器件提供了一个低成本的解决方案。该路由卡底部有一对电子板可与STK600的弹簧连接器相连，其顶部则有另一对电子板可与插座卡相连接。
- .
- 20针tinyAVR, DIP插座
- .
- 低成本解决方案
- .
- 用于STK600
- .
- 支持ATtiny2313A, 2313, 4313系列MCU
- .
- 需要插座卡与STK600主板以支持所选器件
安装方式 Through Hole
封装 DIP-20
封装 DIP-20
产品生命周期 Active
包装方式 Bulk
制造应用 通信与网络, Automation & Process Control, 建筑自动化, Communications & Networking, Motor Drive & Control, 车用, Building Automation, Lighting, Consumer Electronics, Industrial, 便携式器材, Automotive, 照明, Portable Devices, 自动化与过程控制, 传感与仪器, 工业, 消费电子产品, 电机驱动与控制, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
