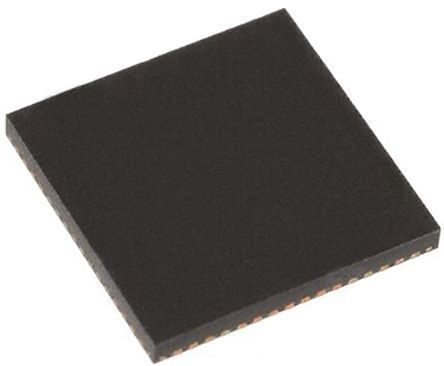

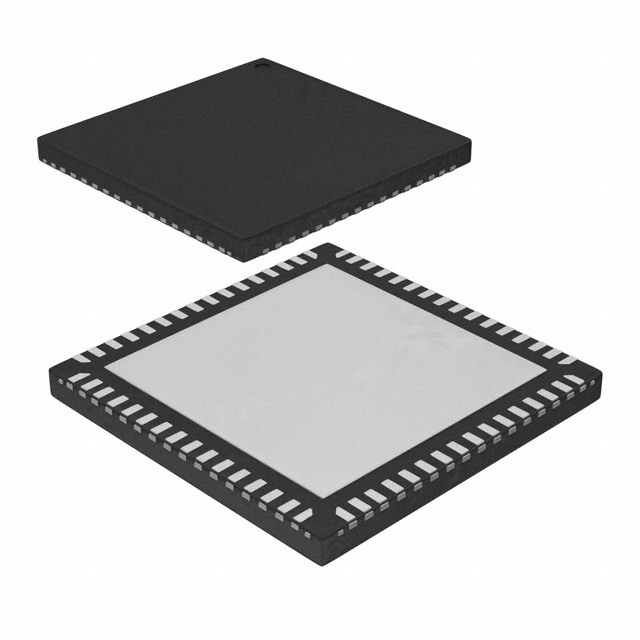

ATXMEGA256A3U-MH

8/16 位 AVR® XMEGA™ 微控制器，AtmelAtmel AVR XMEGA 微控制器能够为 8/16 位 MCU 应用提供实时性能、高集成和低功率消耗的最佳可能组合。 Atmel AVR XMEGA 设备采用高级模拟到数字转换器 ADC，可实现高速和高分辨率。 这些 ADC 提供多达四个转换通道，带有不同的结果寄存器，可进行不同设置和配置过程。 因为不同软件模块可独立访问和使用一个 ADC，因此更易于使用。 事件系统便于交互外围信号，可实现短期和 100% 的可预测响应时间。 这可确保实时控制，还可卸载 CPU，因为每次使用一个事件，就会消除一个上下文切换的中断。 大多数的外围设备和 DMA 控制器可连接到事件系统。 相反，AVR XMEGA E 系列具有一个异步外设事件系统。 AVR XMEGA 的 4 通道直接内存访问 DMA 控制器可用于在任意组合的数据存储器和外围设备之间进行快速、独立于 CPU 的数据传输。 AVR XMEGA 设备使用 Atmel AVR CPU。 指令集和 CPU 设计经调优可最大程度降低代码尺寸和最大程度提高执行速度。 真正单周期执行算术和逻辑操作意味着 AVR XMEGA 微控制器每 MHz 接近 1 MIPS。 快速访问寄存器文件带 32 x 8 位通用工作寄存器，可直接连接到算术逻辑单元 ALU。 单时钟循环期间，ALU 可被馈送两个任意寄存器，执行所需操作，然后回写结果。 它可以提供 8、16 和 32 位算术高效支持。 ### AVR 微控制器，Atmel

The is a 8-bit low power high performance AVR Microcontroller features 256kB self-programming flash program memory, 8kB boot code section, 16kB SRAM, 4096B EEPROM, 4-channel DMA controller, 8-channel event system and up to 32 MIPS throughput at 32MHz. The device can be used in a wide range of applications, such as building, climate control, hand-held battery applications, power tools. Four internal inputs include internal temperature sensor, DAC output, AVCC voltage divided by 10 and 1.1V bandgap voltage.

.

Two analogue to digital converters ADCs

.

12-bit Resolution

.

Up to two million samples per second - Four inputs can be sampled within 1.5µs

.

Differential and single-ended input - Up to 16 single-ended inputs

.

Built-in differential gain stage

.

Single, continuous and scan conversion options

.

Four conversion channels with individual input control and result registers

.

Internal and external reference options

.

Compare function for accurate monitoring of user defined thresholds

.

Optional event triggered conversion for accurate timing

.

Optional DMA transfer of conversion results

.

Optional interrupt/event on compare result
