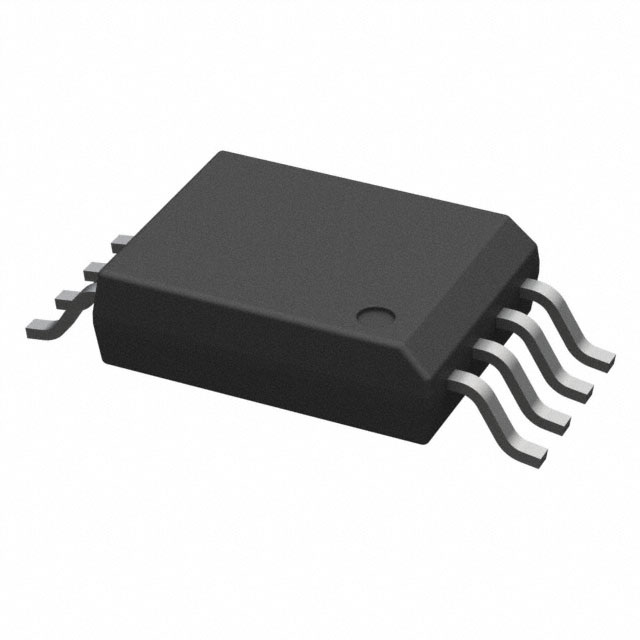

TEXAS INSTRUMENTS AMC1200BDWV 隔离放大器, 1个放大器, 0.2 mV, 4.25 kV, 2.7V 至 5.5V, SOIC, 8 引脚
是一款精密, 输出与输入电路隔离, 通过二氧化硅 SiO2阻隔层, 具有高度抗磁干扰. 阻隔层通过UL1577与VDE V 0884-10认证, 可提供高达4250V峰值隔离. 该器件可配合隔离电源使用, 可防止高共模电压线路上的噪声电流接地, 干扰或损坏敏感电路. 放大器的输入经过优化, 可直接连接分流电阻或其他低电压电平信号源. 该器件的出色性能支持精确的电流控制, 从而实现系统级节能, 特别是在电机控制应用中, 可降低转矩波动. 输出信号的共模电压自动调节为3V或5V低压侧电源.
供电电流 5.4 mA
电路数 1
通道数 1
针脚数 8
耗散功率 0.044 W
共模抑制比 95 dB
带宽 100 kHz
隔离电压 4.25 kV
输入补偿电压 200 µV
工作温度Max 125 ℃
工作温度Min -40 ℃
3dB带宽 100 kHz
耗散功率Max 44 mW
共模抑制比Min 95 dB
电源电压 2.7V ~ 5.5V
电源电压Max 5V ~ 7V
电源电压Min 2.7V, 4.5V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
封装 SOIC-8
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Each
制造应用 电机驱动与控制, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AMC1200BDWV TI 德州仪器 | 当前型号 | 当前型号 |
AMC1200BDWVR 德州仪器 | 类似代替 | AMC1200BDWV和AMC1200BDWVR的区别 |
