ACM3225-601-2P-T001概述

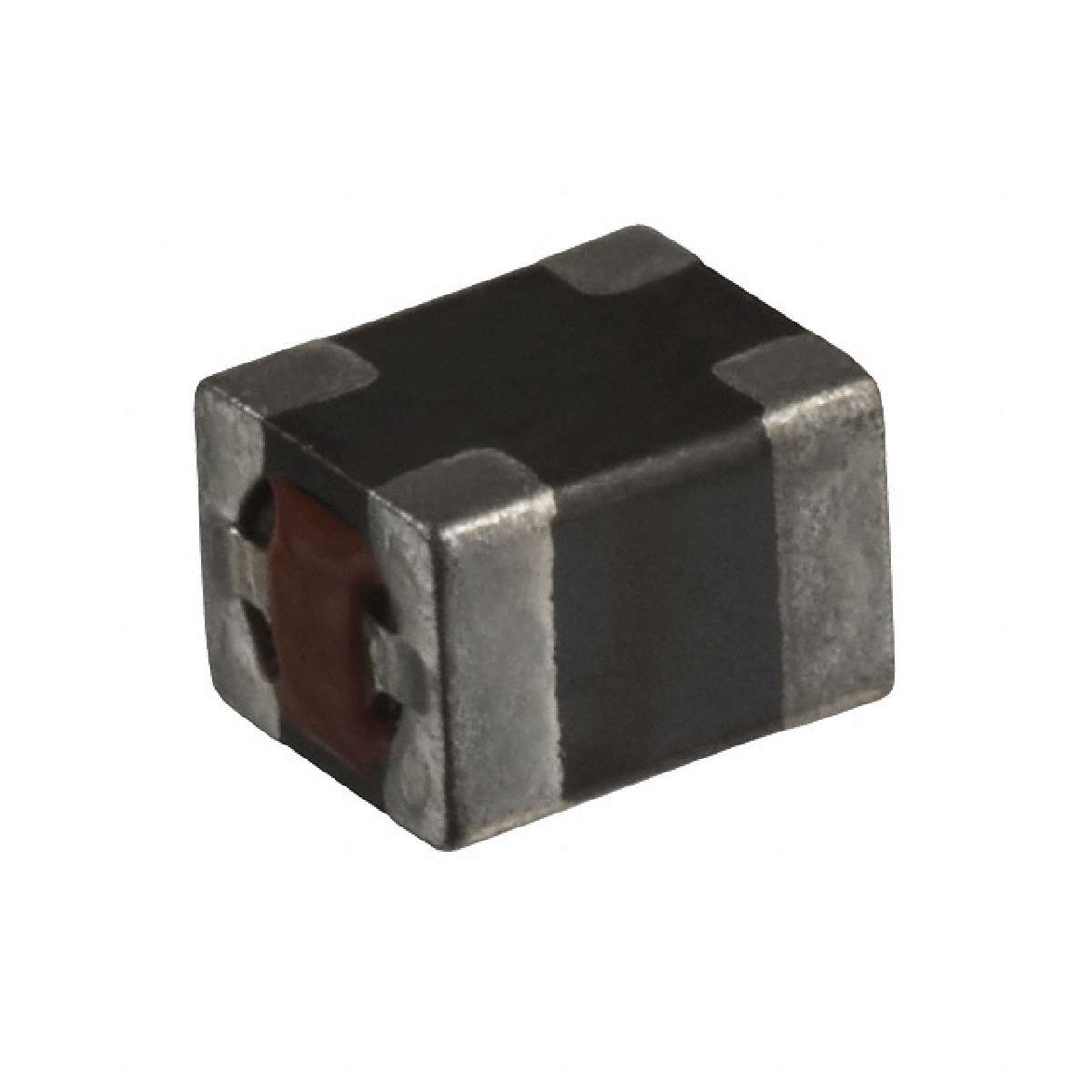

ACM3225-601-2P-T001 共模电感 3225-601

共模/滤波器

得捷:
CMC 1A 2LN 600 OHM SMD

艾睿:
Common Mode Chokes Dual 600Ohm 100MHz 1A 200mOhm DCR SMD T/R

安富利:
COMMON MODE CHOKE COILS FOR SIGNAL LINE

富昌:
ACM Series 1210 600 Ohm 1 A 200 mOhm DCR 50 V SMT Common Mode Filter

Chip1Stop:
Common Mode Chokes Dual 600Ohm 100MHz 1A SMD T/R

Win Source:
CMC 1A 2LN 600 OHM SMD

ACM3225-601-2P-T001中文资料参数规格

技术参数

额定电压DC 50 V

额定电流 1 A

绝缘电阻 10.0 MΩ

自谐频率 100 MHz

电阻 600 Ω

共振频率 100 MHz

测试频率 100 MHz

电阻DC） ≤200.0 mΩ

额定电流Max 1 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压 50 VDC

电阻DC Max 200 mΩ

封装参数

安装方式 Surface Mount

引脚数 4

封装 1210

外形尺寸

长度 3.4 mm

宽度 2.7 mm

高度 2.3 mm

封装 1210

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买ACM3225-601-2P-T001

型号： ACM3225-601-2P-T001

制造商： TDK 东电化

描述：ACM3225-601-2P-T001 共模电感 3225-601

立即咨询

替代型号ACM3225-601-2P-T001

型号/品牌	代替类型	替代型号对比
ACM3225-601-2P-T001 TDK 东电化	当前型号	当前型号
ACP3225-102-2P-T000 东电化	类似代替	ACM3225-601-2P-T001和ACP3225-102-2P-T000的区别
ACM4532-801-2P-T 东电化	功能相似	ACM3225-601-2P-T001和ACM4532-801-2P-T的区别
ACP3225-102-2P-TL000 东电化	功能相似	ACM3225-601-2P-T001和ACP3225-102-2P-TL000的区别
