ADF4360-1BCPZRL

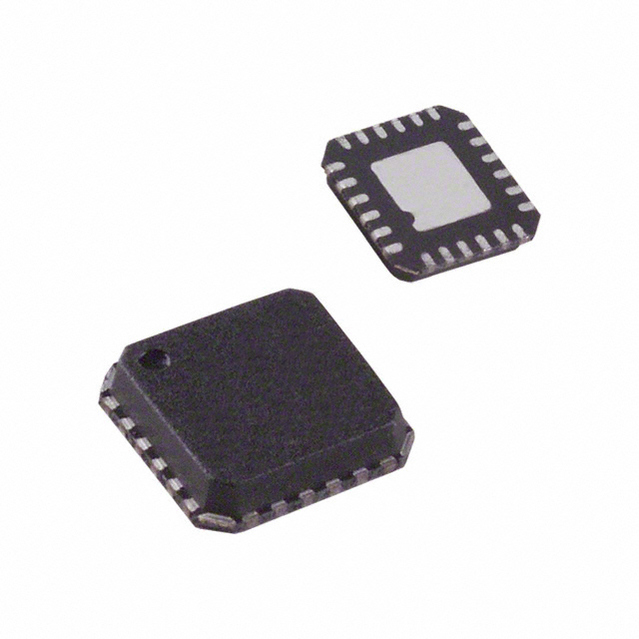

ADF4360-1BCPZRL图片1
ADF4360-1BCPZRL图片2
ADF4360-1BCPZRL图片3
ADF4360-1BCPZRL图片4
ADF4360-1BCPZRL概述

集成的合成器和VCO Integrated Synthesizer and VCO

GENERAL DESCRIPTION

The ADF4360-1 is a fully integrated integer-N synthesizer and voltage-controlled oscillator VCO. The ADF4360-1 is designed for a center frequency of 2250 MHz. In addition, there is a divide-by-2 option available, whereby the user gets an RF output of between 1025 MHz and 1225 MHz.

FEATURES

Output frequency range: 2050 MHz to 2450 MHz

Divide-by-2 output

3.0 V to 3.6 V power supply

1.8 V logic compatibility

Integer-N synthesizer

Programmable dual-modulus prescaler 8/9, 16/17, 32/33

Programmable output power level

3-wire serial interface

Analog and digital lock detect

Hardware and software power-down mode

APPLICATIONS

Wireless handsets DECT, GSM, PCS, DCS, WCDMA

Test equipment

Wireless LANs

CATV equipment

ADF4360-1BCPZRL中文资料参数规格
技术参数

供电电流 50.0 mA

电路数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3.3 V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 LFCSP EP-24

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.83 mm

封装 LFCSP EP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

制造应用 Aerospace and Defense, Radar

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

ADF4360-1BCPZRL引脚图与封装图

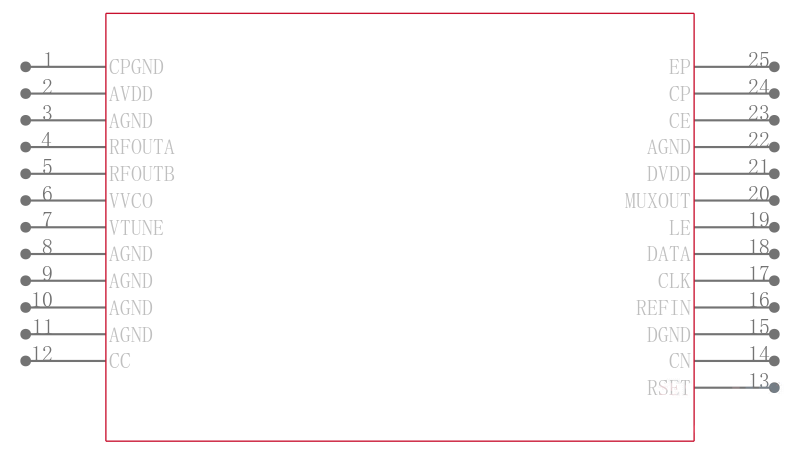

ADF4360-1BCPZRL引脚图

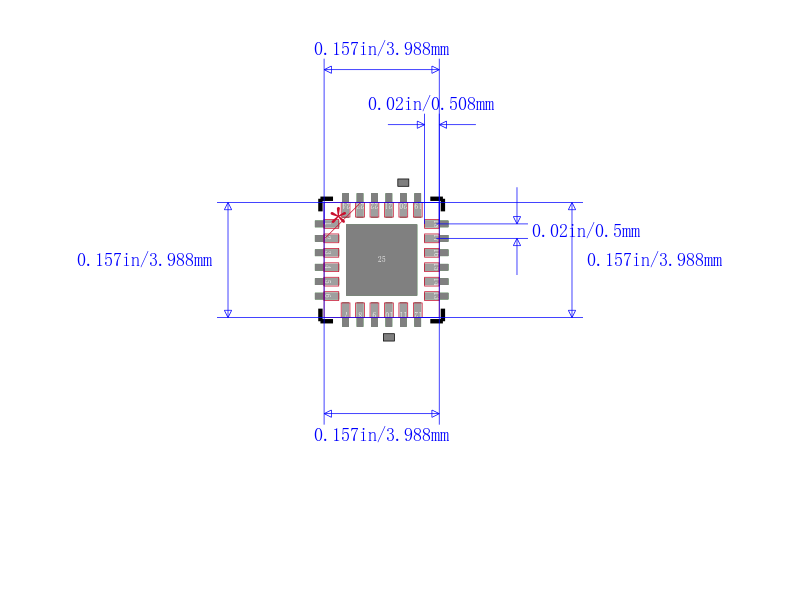

ADF4360-1BCPZRL封装图
ADF4360-1BCPZRL电路图

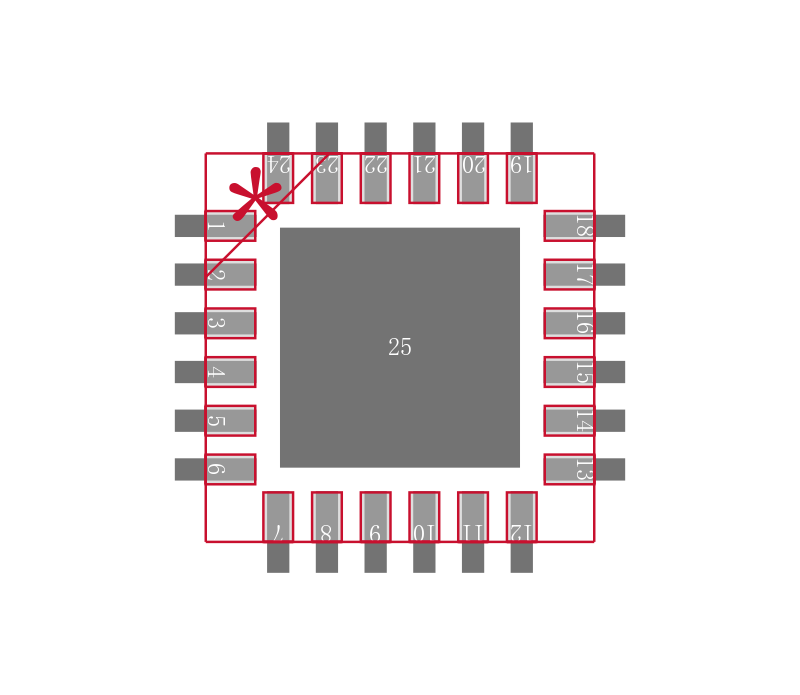

ADF4360-1BCPZRL封装焊盘图
在线购买ADF4360-1BCPZRL
型号: ADF4360-1BCPZRL
制造商: ADI 亚德诺
描述:集成的合成器和VCO Integrated Synthesizer and VCO
替代型号ADF4360-1BCPZRL
型号/品牌 代替类型 替代型号对比

ADF4360-1BCPZRL

ADI 亚德诺

当前型号

当前型号

ADF4360-1BCP

亚德诺

完全替代

ADF4360-1BCPZRL和ADF4360-1BCP的区别

ADF4360-1BCPRL

亚德诺

完全替代

ADF4360-1BCPZRL和ADF4360-1BCPRL的区别

ADF4360-1BCPRL7

亚德诺

完全替代

ADF4360-1BCPZRL和ADF4360-1BCPRL7的区别
