ADW1109HTW参数规格_中文资料_数据手册PDF

ADW1109HTW概述

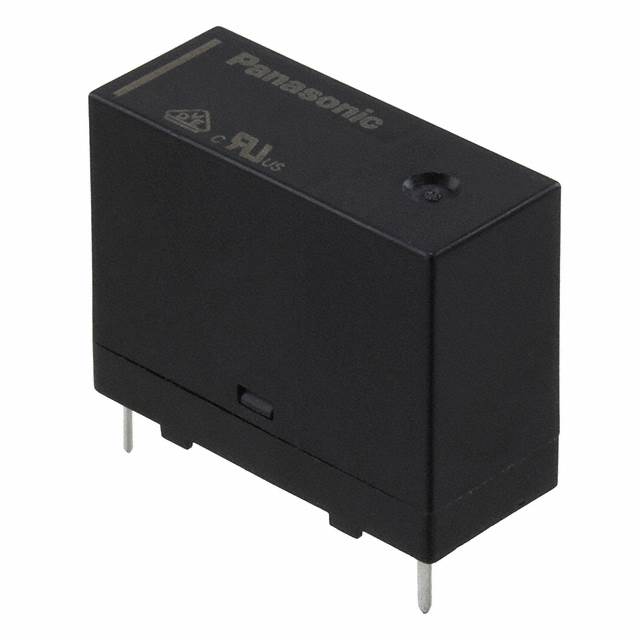

PANASONIC ELECTRIC WORKS ADW1109HTW Power Relay, SPST-NO, 9VDC, 16A, DWADW1 Series, Through Hole, Latching Single Coil

General Purpose Relay SPST-NO 1 Form A 9VDC Coil Through Hole

得捷:
RELAY GEN PURPOSE SPST 16A 9V

立创商城:
ADW1109HTW

艾睿:
1 FORM A 8/16A,SMALL POLARIZED POWER RELAYS LATCHING TYPE

Newark:
# PANASONIC ELECTRIC WORKS ADW1109HTW Power Relay, SPST-NO, 9 VDC, 16 A, DWADW1 Series, Through Hole, Latching Single Coil

ADW1109HTW中文资料参数规格

技术参数

绝缘电阻 1000 MΩ

触点类型 SPST-NO

功耗 200 mW

线圈电压 9 VDC

线圈电流 22.2 mA

线圈电阻 405 Ω

线圈功率 200 mW

开关电流Max 16 A

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 24 mm

宽度 10 mm

高度 18.8 mm

封装 -

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买ADW1109HTW

型号： ADW1109HTW

描述：PANASONIC ELECTRIC WORKS ADW1109HTW Power Relay, SPST-NO, 9VDC, 16A, DWADW1 Series, Through Hole, Latching Single Coil
