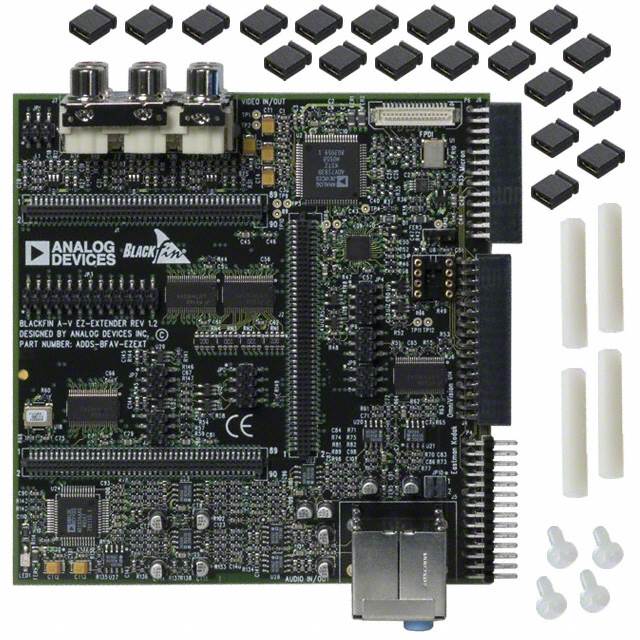

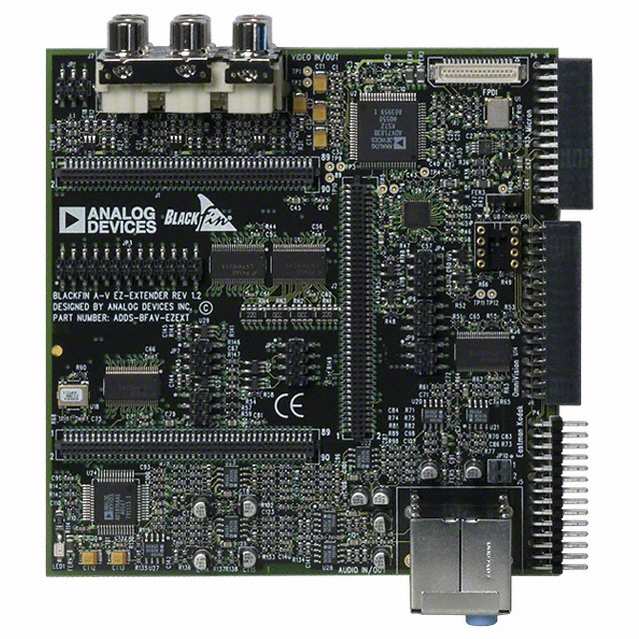

Blackfin® Audio-Video EZ-Extender 板
Blackfin® A-V EZ-Extender 子板允许开发人员评估 ADSP-BF533、ADSP-BF537 和 ADSP-BF561 处理器上的不同外围设备套件。 EZ-Extender 包含音频和视频电路,以及允许连接到相机传感器评估板和平板显示器 FPD 模块的连接器。
AD1836A 96kHz 音频编解码器
五个 3.5 mm 音频插孔,堆叠在一个连接器块中
ADV7183B 视频解码器,带三个输入 RCA 唱机插孔
ADV7179 视频解码器,带三个输出 RCA 唱机插孔
OmniVision 照相机模块接口
32 引脚连接器,适用于 OmniVision 相机评估模块,例如:OV6630AA
Micron 照相机模块接口
26 引脚连接器,适用于 Micron 相机评估模块,例如:MT9V022
柯达照相机模块接口
28 引脚连接器,适用于柯达相机评估模块,例如:KAC-9628
平板显示器接口 FPDI
DF9B-31S-1V 连接器,用于平板显示器,例如:NL6448BC20-08E
### 随附
用户手册
