ADD5211 四行白色 LED 驱动器评估板

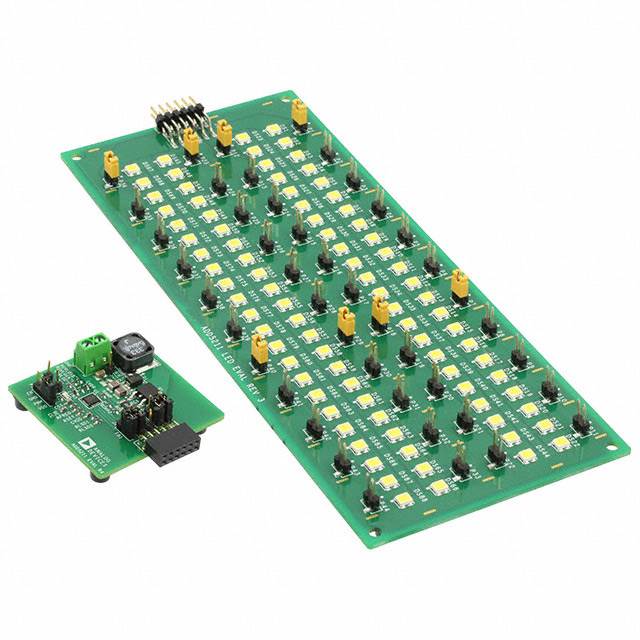

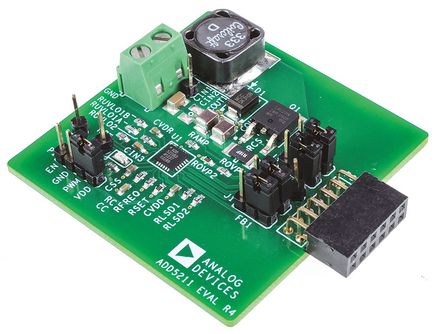

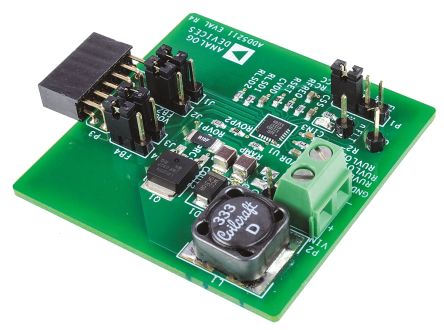

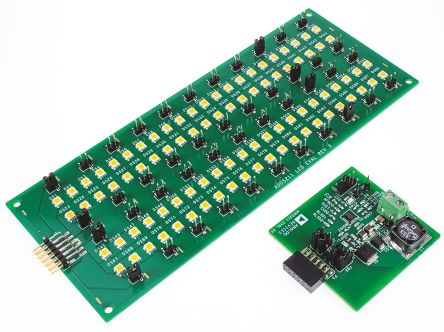

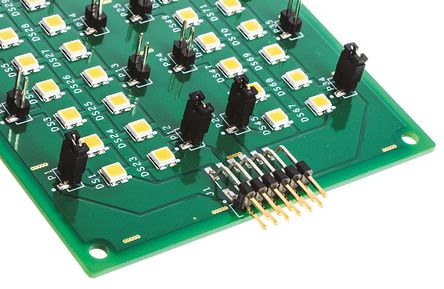

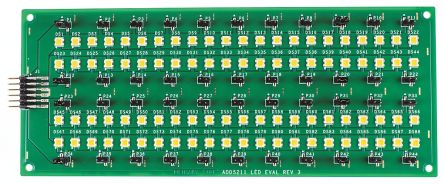

Analog Devices 评估板用于评估 ADD5211 LED 驱动器。 ADD5211 是适用于背光应用的四行白色 LED 驱动器。 ADD5211CP-EVALZ 封装包含 ADD5211 驱动器板和 LED 板。
白色 LED 驱动器基于电感性升压控制器
\- 宽输入电压范围：4.5V 至 40V
\- 自适应输出电压以最小化功耗
\- 可调工作频率：200kHz 至 1.2MHz
\- 可编程 UVLO
\- 升压转换器可编程软启动时间
\- 可编程外部 MOSFET 切换上升时间
\- 可为多达 88 个 LED 供电（4 行，每行 22 个）
可通过内部 MOSFET 驱动多达 4 个 LED 电流源
\- 通过 PWM 输入控制亮度
\- LED 电流控制：40mA 至 200mA
\- LED 调光频率：高达 25kHz
\- 通过 ISET 引脚降低模拟电流
\- 300Hz 时 PWM 调光控制为：1000:1
\- 行至行电流匹配：±1.5%
\- 绝对电流精确度：±3.0%
\- 通用
\- 漏极开路故障指示灯
\- LED 开路和 LED 短路故障保护
\- 热关闭
\- 欠压锁定
\- 24 引线，4mm x 4mm LFCSP 封装
