ACPL-7900-300E

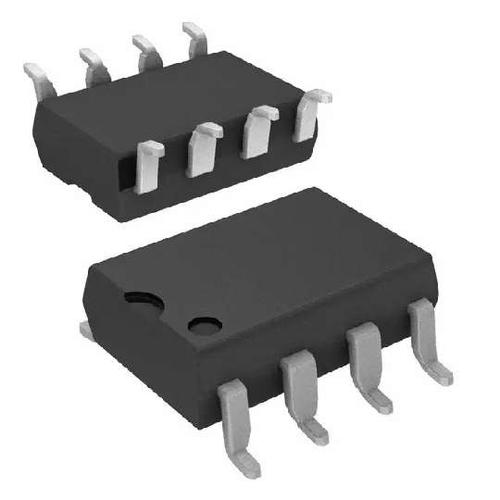

ACPL-7900-300E图片1

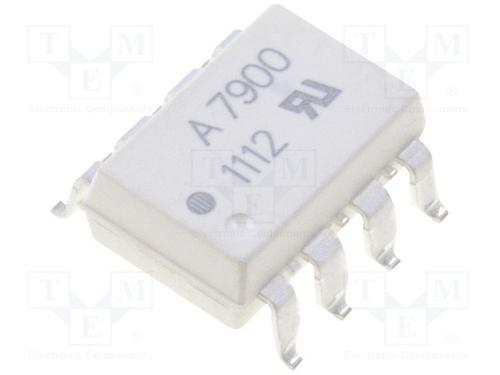

ACPL-7900-300E图片2
ACPL-7900-300E图片3
ACPL-7900-300E图片4
ACPL-7900-300E图片5
ACPL-7900-300E图片6
ACPL-7900-300E概述

ISOLATION AMPLIFIER, 200kHz BAND WIDTH, PDIP8, 0.3INCH, ROHS COMPLIANT, DIP-8

The ACPL-790B/790A/7900 isolation amplifiers were designed for current and voltage sensing in electronic power converters in applications including motor drives and renewable energy systems.

In a typical motor drive implementation, current flows through an external resistor and the resulting analog voltage drop is sensed by the isolation amplifier. A differential output voltage that is proportional to the current is created on the other side of the optical isolation barrier.


立创商城:
ACPL 7900 300E


艾睿:
OptoCoupler 1-CH 8-Pin PDIP SMD Tube


安富利:
OptoCoupler 1-CH 8-Pin PDIP SMD Tube


Chip1Stop:
OptoCoupler 1-CH 8-Pin PDIP SMD Tube


TME:
Optocoupler; SMD; Out: isolation amplifier; 15kV/μs; 500mV


ACPL-7900-300E中文资料参数规格
技术参数

输出电压 2.50 V

供电电流 13 mA

通道数 1

输入电流 400 mA

带宽 200 kHz

隔离电压 5000 Vrms

输入补偿电压 0.6 mV

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 DIP-8

外形尺寸

封装 DIP-8

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

在线购买ACPL-7900-300E
型号: ACPL-7900-300E
制造商: AVAGO Technologies 安华高科
描述:ISOLATION AMPLIFIER, 200kHz BAND WIDTH, PDIP8, 0.3INCH, ROHS COMPLIANT, DIP-8
替代型号ACPL-7900-300E
型号/品牌 代替类型 替代型号对比

ACPL-7900-300E

AVAGO Technologies 安华高科

当前型号

当前型号

ISO124P

德州仪器

功能相似

ACPL-7900-300E和ISO124P的区别

AMC1200SDUBR

德州仪器

功能相似

ACPL-7900-300E和AMC1200SDUBR的区别

ISO122JP

德州仪器

功能相似

ACPL-7900-300E和ISO122JP的区别
