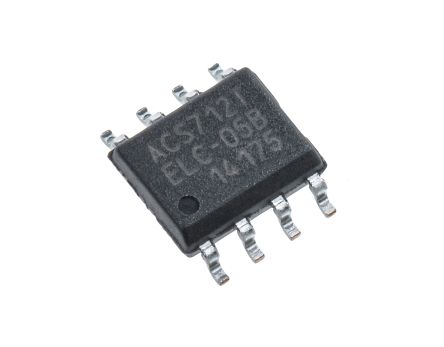

ALLEGRO MICROSYSTEMS ACS712ELCTR-05B-T 电流传感器, 电压隔离, 10 mA, 80 kHz, SOIC, 8 引脚, 4.5 V, 5.5 V
ACS712为工业,汽车业,商业和通讯系统中交流或直流电流的感应提供经济并精确的解决方案. 这一设备易于使用, 包括一个精确, 低偏移的线性霍尔效应感应器, 配有位于模具表面附近的铜传导路径.应用电流流过铜传导路径, 产生一个磁场, 磁场由集成霍尔芯片感测, 并转化为成比例的电压. 设备精准度通过磁信号至霍尔的周边进行优化. 低偏移, 斩波稳定的BiCMOS霍尔芯片提供精准, 成比例的电压, 此芯片是在封装后进行精准编程的.
频率 80 kHz
电源电压DC 4.50V min
输出电流 10.0 mA
供电电流 10 mA
通道数 1
针脚数 8
静态电流 10 mA
带宽 80 kHz
输出电压Max 8 V
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±1.5 %
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.5 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, Automotive, Automotive, Sensing & Instrumentation, Industrial, Power Management, , Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ACS712ELCTR-05B-T Allegro MicroSystems 急速微电子 | 当前型号 | 当前型号 |
ACS704ELC-005 急速微电子 | 类似代替 | ACS712ELCTR-05B-T和ACS704ELC-005的区别 |
ACS704ELC-015 急速微电子 | 类似代替 | ACS712ELCTR-05B-T和ACS704ELC-015的区别 |
