ARD00280

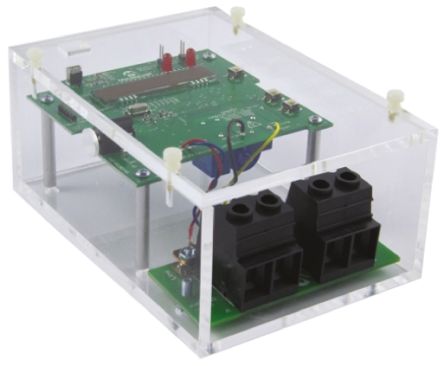

MICROCHIP  ARD00280  开发套件, PIC18F87J72 1PH

是PIC18F87J72的单相能量计参考设计, 全功能单相仪表, 具备带模拟前段的PIC18F87J72微控制器功能. 这一低成本的设计在昂贵的电流转换器上使用感应电流分流. PIC18F87J72直接驱动LCD屏, 并含有隔离USB连接和非隔离RS 232接口, 用于仪表校正以及接入设备功率计算. 这一系统计算有源/无源能量, 前进/后退能源, 有源/无源/视在能量和RMS电流/电压. 能量计1相软件用于校正和监视系统, 也可用于创建定制校正设置. 为了精准需要, 只有单点校正才被允许. 能量计软件提供一个自动逐步校准过程, 可用于迅速校准能量计.

.

单相工作能量计

.

能量计算固件

.

GUI辅助软件校准

.

LCD显示器显示能量

.

低成本分流基础设计

.

由于IEC 0.5类性能
