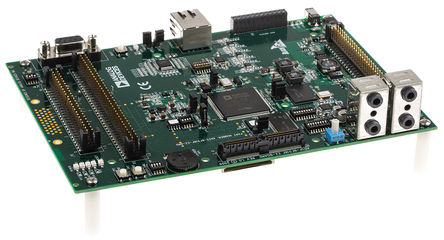

ADSP-BF518F Blackfin® 处理器评估板Analog Devices ADZS-BF518F-EZBRD 评估板旨在演示和测试 ADSP-BF518F Blackfin® 数字信号处理器的功能。 它旨在与 CrossCore® Embedded Studio CCES 和 VisualDSP++® 开发环境一起使用，以帮助执行高级应用程序代码开发和调试，并可用于创建、编译、组装和链接将写入到 C ++、C 和组件中的应用程序。 您可通过 USB 端口或外部 JTAG 仿真器从 PC 访问该处理器。 ### 该评估板包括以下设备和特征：该评估板包括以下设备和特征： ADSP-BF518F Blackfin® 处理器 AD7266 2 MSPS 12 位 3 通道 SAR ADC Micron MT48LC32M16A2TG 64MB SDRAM 存储器 Micron MTFC8GKQDI 8GB eMMC 闪存 Numonyx M29W320EB 4MB 并行闪存 Numonyx M25P16 16Mb SPI 闪存 以太网接口，带 Texas DP83848 PHY 设备 ADM3202 RS-232 线路驱动器/接收器 UART 扩展接口 II JTAG ICE 14 引脚管座 AD5258 TWI 数字电位计 ADP1715 低压降线性稳压器 Analog 音频接口，带 SSM2603 音频编解码器 Panasonic EVQ-WKA001 旋转编码器 处理器功率测量跨接器、LED、按钮开关 ### 数字信号处理器，Analog Devices
Blackfin BF518F EZ-board评估板通过外部JTAG模拟器或独立调试子板，可为用户提供初步评估ADSP-BF512/F、BF514/F、BF516/F、BF518/F Blackfin处理器的低成本平台。该板还支持uClinux。注：调试时用户必须有调试子板或模拟器。该板还带有扩展接口，可与其他EZ-Extender电路板模块化
- .
- ADSP-BF518F: 400MHz, 176-LQFP
- .
- SDRAM: 64MB, 32M x 16, Micron MT48LC32M16A2TG,3.3V
- .
- 闪存: 4MB 2M x 16 , Numonyx M29W320DB 3.3V, FBGA48
- .
- SPI闪存: 4Mb片上SPI 1.8V
- .
- 音频编解码器: SSM2602编解码器 3.3V, 12MHz输入
- .
- A/D转换器: AD7266, 差分/单端输入, 双2MSPS, 12位3频道
- .
- 功率分析接口: 精确电阻可测量VDDINT, VDDEXT, VDDMEM, VDD闪存
- .
- 以太网 PHY: National Semiconductor 10/100单端口PHY
- .
- LED: 13个LED: 1个电源绿色, 1个电路板重启红色, 3个通用黄色, 8个以太网琥珀黄
- .
- RTC实时时钟电池: 3.0V锂离子, CR2430 270mAh, 连接器: 以太网, SD, EBIU扩展
静电敏感
This board should not be used in or near any medical equipment or RF devices.
