ADM00561

MICROCHIP  ADM00561  评估板, UCS81003

UCS81003 USB 端口电源开关评估板

UCS81003 USB 端口电源开关评估板让设计人员能够评估 UCS81003 汽车 USB 端口电源控制器设备的各种配置的功能。 该板利用 MCP2221 USB 到 I2C 桥接，允许 UCS81003 与图形用户界面 GUI 之间通过 USB 连接通信。

GUI 可读取/写入访问所有 UCS81003 寄存器，并具有实时寄存器监控、电流和充电的图形显示、用于自定义充电仿真配置寄存器的直观界面以及寄存器配置保存和载入。

### 特点

可通过特定管座位置上的跳线轻松配置

图形用户界面 GUI，用于 UCS81003 寄存器的高级配置和监控

测试点，用于监控 USB 数据线上的握手

当便携式设备连接时、警报信号活动时以及当 I2C 和 USB 通过 MCP2221 USB 到 I2C 的桥接发生通信时，LED 会指示

5V 电源路径选择 - 外部交流-直流 5V 3A 壁装适配器或来自 USB 主机（如果它具有电流能力）

USB 2.0 和 USB 3.0 兼容（该评估板支持 USB 3.0 数据直通）

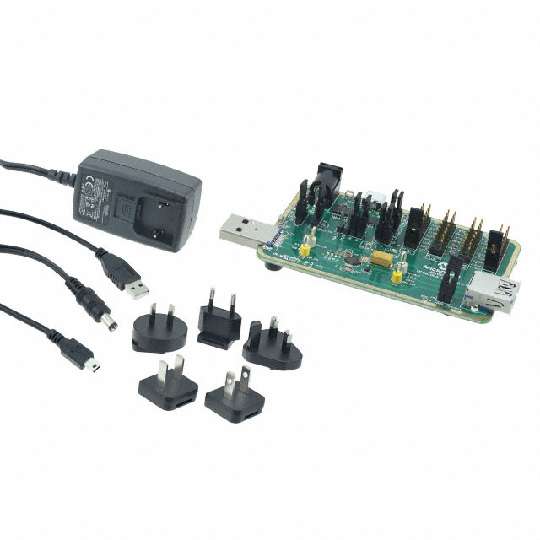

### 套件内容

UCS81003 评估板

交流-直流 5V 3A 壁装适配器

Mini-USB 电缆

重要信息表
