ADM00566概述

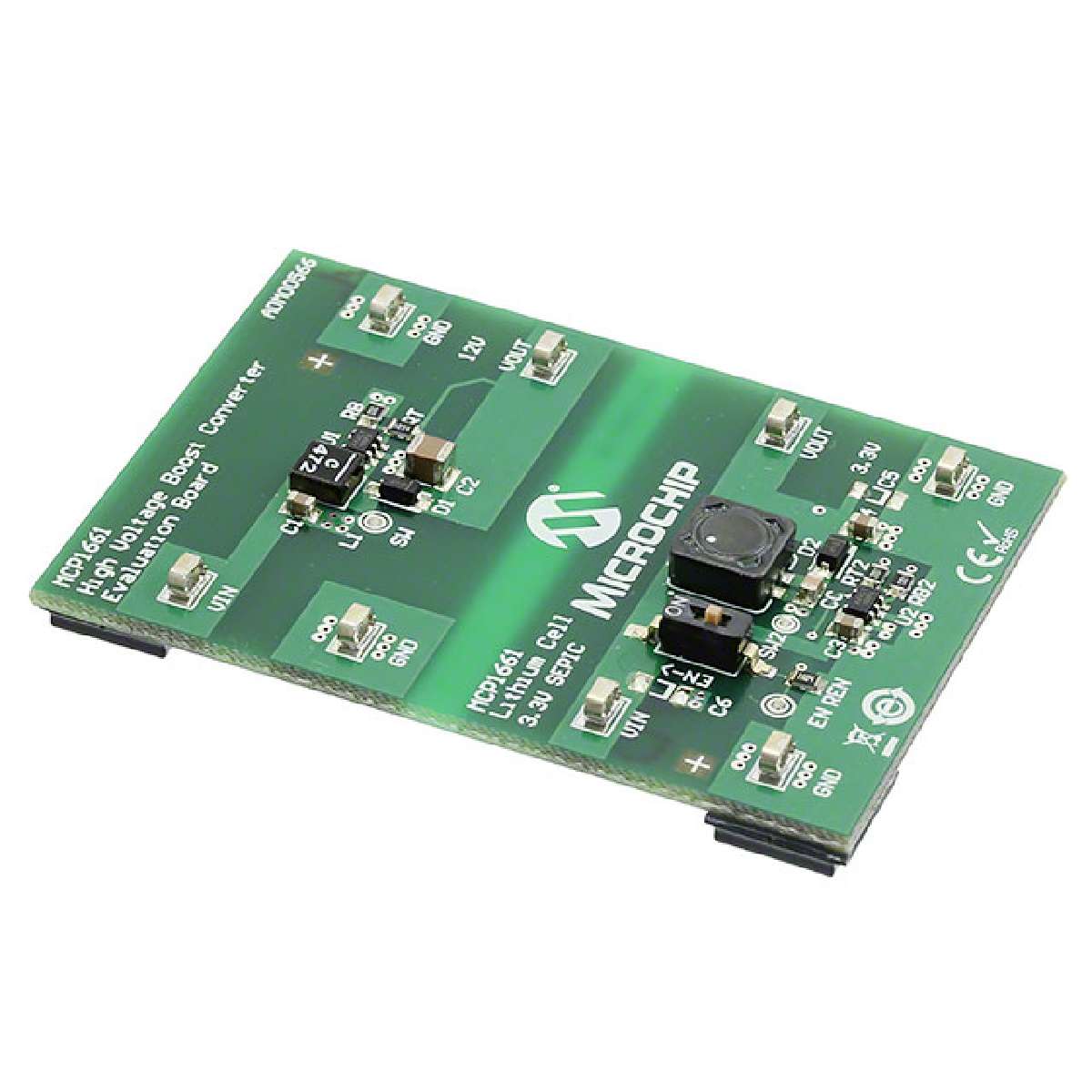

MICROCHIP  ADM00566  评估板, MCP1661 高电压升压器和SEPIC转换器

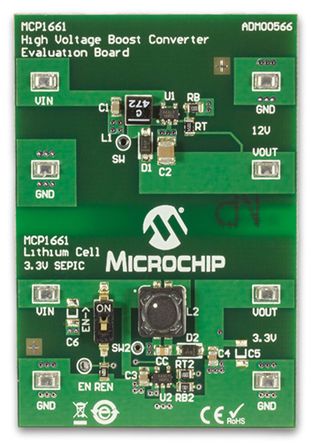

MCP1661 高电压升压和 SEPIC 转换器评估板

的 开发板设计用于以两种不同的拓扑演示 MCP1661 直流-直流转换器。 该板可用于演示 MCP1661,作为由外部源供电的 12V 输出升压转换器应用和由锂离子电池供电的 3.3V 输出 SEPIC 转换器应用的一部分。

在这两个应用中,使用外部电阻器分压器将输出电压设置为适当的值,形成简单而紧凑的解决方案。 在 MCP1661 SEPIC 应用中,开关用于启用和禁用转换器。 启用时,MCP1661 将调节输出电压;禁用时,MCP1661 SEPIC 应用将断开从输入到输出的路径。

### 套件内容

MCP1661 高电压升压和 SEPIC 转换器评估板

ADM00566中文资料参数规格
技术参数

输出接口数 1

输出电流 125 mA

开关频率 500 kHz

输入电压 2.4V ~ 5.5V

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8543906800

数据手册

在线购买ADM00566
型号: ADM00566
制造商: Microchip 微芯
描述:MICROCHIP  ADM00566  评估板, MCP1661 高电压升压器和SEPIC转换器
