ADM00641

MICROCHIP  ADM00641.  评估板, MCP1664, 发光二极管驱动器

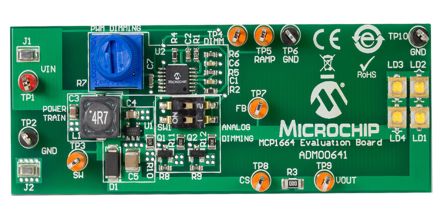

MCP1664 LED 驱动器评估板

MCP1664 LED 驱动器评估板是一个演示和开发平台，在 LED 驱动器应用中适用于 的 MCP1664 可调升压转换器。 该功能设备经优化，可使用恒定电流两节和三节碱性和镍氢/镍镉或单节锂离子或锂聚合物电池驱动 LED 灯带。 该板可演示两种 LED 调光方法：模拟和脉冲宽度调制 PWM 调光。

### 特点

输入电压范围 VIN：2.4V 至 5.5V，带 VIN < VOUT

欠电压锁定：2.3V 启动；1.85V 停止

可调输出电流：90 mA、180 mA 或 270 mA，使用板载双开关选择

使用板载 PWM 生成器进行 PWM 调光

PWM 切换频率：500 kHz

1.8A 峰值输入电流限制

过热保护

LED 故障或 FB 断开/故障时开放式负载保护

### 套件内装物品

1 x MCP1664 LED 驱动器评估板
