AD977BNZ概述

ANALOG DEVICES  AD977BNZ  模数转换器, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, DIP

模拟至数字转换器 16 位,高达 195kSPS,Analog Devices


得捷:
IC ADC 16BIT SAR 20DIP


欧时:
模拟至数字转换器 16 位,高达 195kSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
Analog to Digital Converters - ADC 16-Bit 100 kSPS Serial I/O


艾睿:
Single Channel Single ADC SAR 100ksps 16-bit Serial 20-Pin PDIP N Tube


安富利:
ADC Single SAR 100ksps 16-bit Serial 20-Pin PDIP N


Chip1Stop:
Single Channel Single ADC SAR 100ksps 16-bit Serial 20-Pin PDIP N Tube


Verical:
Single Channel Single ADC SAR 100ksps 16-bit Serial 20-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD977BNZ  Analog to Digital Converter, 16 bit, 100 kSPS, Single, 4.75 V, 5.25 V, DIP


罗切斯特:
16-Bit, 100 KSPS BICMOS A/D Converter


Win Source:
IC ADC 16BIT 100KSPS 20DIP


AD977BNZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 4.75V min

电路数 1

通道数 1

针脚数 20

位数 16

耗散功率 100 mW

采样率 100 ksps

分辨率Bits 16.0

输入电容 40.0 pF

输入阻抗 22.9 kΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 100 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 26.9 mm

宽度 7.11 mm

高度 4.95 mm

封装 PDIP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Unmanned Systems, Aerospace and Defense, Avionics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

数据手册

AD977BNZ引脚图与封装图

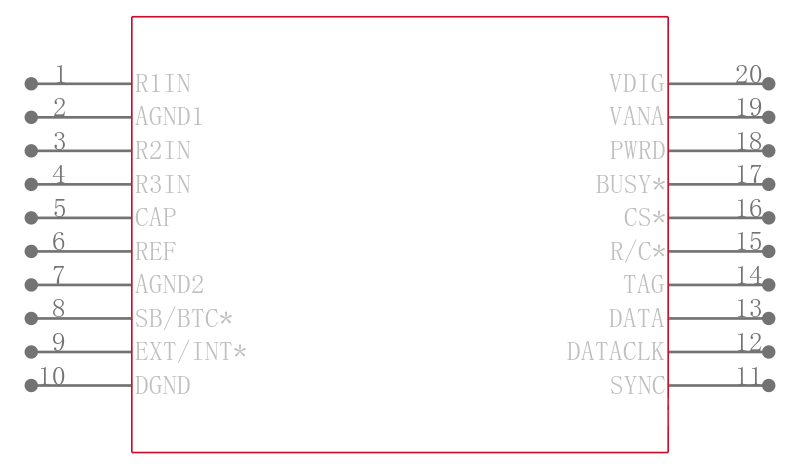

AD977BNZ引脚图
AD977BNZ封装图
AD977BNZ电路图

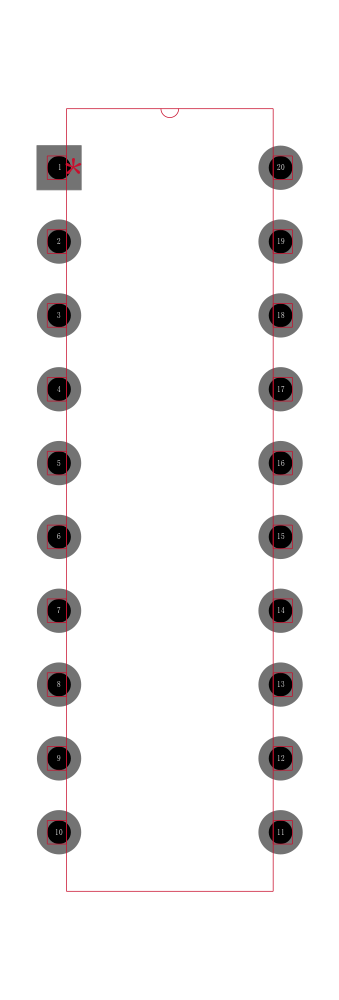

AD977BNZ封装焊盘图
在线购买AD977BNZ
型号: AD977BNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD977BNZ  模数转换器, 16 bit, 100 kSPS, 单, 4.75 V, 5.25 V, DIP
替代型号AD977BNZ
型号/品牌 代替类型 替代型号对比

AD977BNZ

ADI 亚德诺

当前型号

当前型号

AD977BN

亚德诺

完全替代

AD977BNZ和AD977BN的区别

ADS7809UB

德州仪器

类似代替

AD977BNZ和ADS7809UB的区别

AD977BRZ

亚德诺

类似代替

AD977BNZ和AD977BRZ的区别
