AD7943BNZ参数规格_中文资料_数据手册PDF

AD7943BNZ概述

ANALOG DEVICES AD7943BNZ 数模转换器, 12 bit, 1.7 MSPS, 串行, 3V 至 5.5V, 4.5V 至 5.5V, DIP, 16 引脚

The is a fast 12-bit multiplying Digital-to-analog Converter DAC operates from a single 5V supply and a single 3.3 to 5V supply. The AD7943 has a serial interface. It offers superior speed and power consumption performance.

.: Fast interface

.: Low glitch - 60nV-s with amplifier connected

.: Fast settling - 600ns to 0.01%

AD7943BNZ中文资料参数规格

技术参数

输出接口数 1

供电电流 5.00 µA

通道数 1

针脚数 16

位数 12

耗散功率 0.67 W

采样率 1.7 Msps

分辨率Bits 12.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 670 mW

数模转换数DAC 1

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20.07 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用自动化与过程控制, Automation & Process Control, Computers & Computer Peripherals, 传感与仪器, Sensing & Instrumentation, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

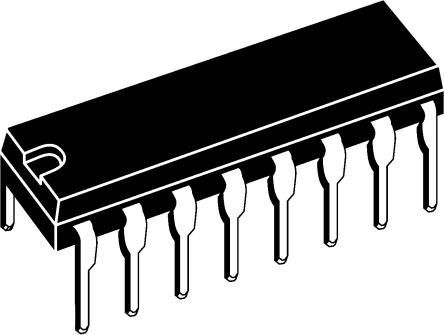

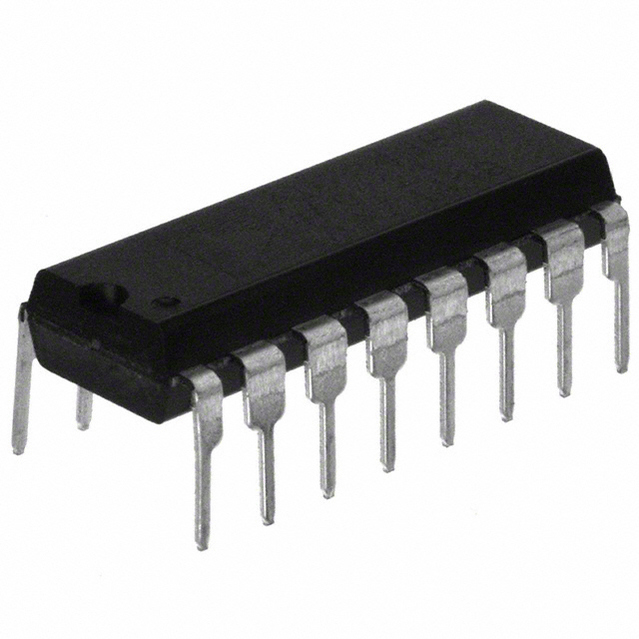

AD7943BNZ引脚图与封装图
