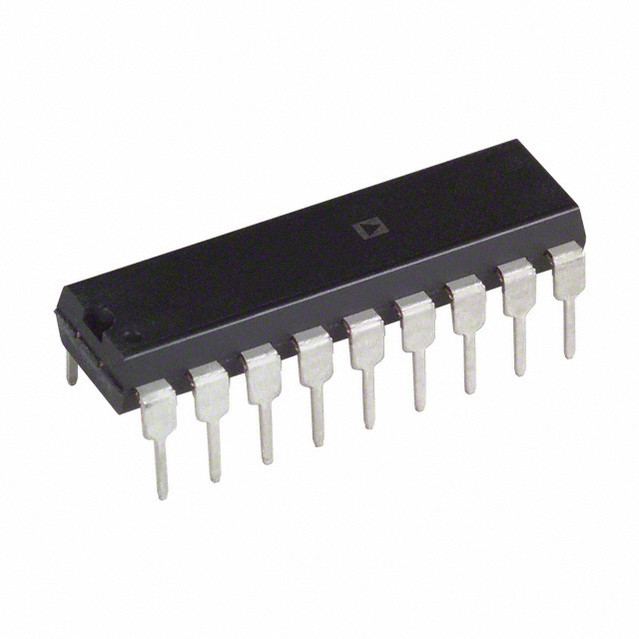

AD7224KNZ

AD7224KNZ图片1
AD7224KNZ图片2
AD7224KNZ图片3
AD7224KNZ图片4
AD7224KNZ图片5
AD7224KNZ图片6
AD7224KNZ图片7
AD7224KNZ图片8
AD7224KNZ图片9
AD7224KNZ图片10
AD7224KNZ图片11
AD7224KNZ图片12
AD7224KNZ图片13
AD7224KNZ图片14
AD7224KNZ图片15
AD7224KNZ概述

ANALOG DEVICES  AD7224KNZ  数模转换器, 8 bit, 143 kSPS, 并行, 4.5V 至 5.5V, 11.4V 至 16.5V, 14.25V 至 15.75V, DIP, 18 引脚

数字到模拟转换器 8 位,Analog Devices

### 数字到模拟转换器 - Analog Devices


得捷:
IC DAC 8BIT V-OUT 18DIP


欧时:
Analog Devices AD7224KNZ , 8 位 DAC, 143ksps, 并行接口, 18引脚 PDIP封装


立创商城:
AD7224KNZ


e络盟:
数模转换器, 8 bit, 143 kSPS, 并行, 4.5V 至 5.5V, 11.4V 至 16.5V, 14.25V 至 15.75V, DIP, 18 引脚


艾睿:
DAC 1-CH R-2R 8-bit 18-Pin PDIP N Tube


Chip1Stop:
DAC 1-CH R-2R 8-bit 18-Pin PDIP N Tube


Verical:
DAC 1-CH R-2R 8-bit 18-Pin PDIP N Tube


罗切斯特:
D/A Converter, Parallel, 8 Bits Input Loading, PDIP18


DeviceMart:
IC DAC 8BIT LC2MOS 18-DIP


Win Source:
IC DAC 8BIT LC2MOS 18-DIP


AD7224KNZ中文资料参数规格
技术参数

输出接口数 1

供电电流 4 mA

通道数 1

针脚数 18

位数 8

耗散功率 0.45 W

采样率 143 ksps

分辨率Bits 8.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 450 mW

数模转换数DAC 1

电源电压Max 16.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 18

封装 DIP-18

外形尺寸

长度 22.86 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-18

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 自动化与过程控制, Automation & Process Control, 传感与仪器, Automation & Process Control, Sensing & Instrumentation, Sensing & Instrumentation

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

AD7224KNZ引脚图与封装图
AD7224KNZ引脚图
AD7224KNZ封装图
AD7224KNZ封装焊盘图
在线购买AD7224KNZ
型号: AD7224KNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7224KNZ  数模转换器, 8 bit, 143 kSPS, 并行, 4.5V 至 5.5V, 11.4V 至 16.5V, 14.25V 至 15.75V, DIP, 18 引脚
替代型号AD7224KNZ
型号/品牌 代替类型 替代型号对比

AD7224KNZ

ADI 亚德诺

当前型号

当前型号

AD7224LNZ

亚德诺

完全替代

AD7224KNZ和AD7224LNZ的区别

AD7224BQ

亚德诺

完全替代

AD7224KNZ和AD7224BQ的区别

AD558JNZ

亚德诺

功能相似

AD7224KNZ和AD558JNZ的区别
