AD7714YNZ

AD7714YNZ图片1
AD7714YNZ图片2
AD7714YNZ图片3
AD7714YNZ图片4
AD7714YNZ图片5
AD7714YNZ图片6
AD7714YNZ图片7
AD7714YNZ图片8
AD7714YNZ图片9
AD7714YNZ图片10
AD7714YNZ图片11
AD7714YNZ图片12
AD7714YNZ图片13
AD7714YNZ图片14
AD7714YNZ图片15
AD7714YNZ图片16
AD7714YNZ图片17
AD7714YNZ概述

ANALOG DEVICES  AD7714YNZ  模数转换器, 24 bit, 19.2 kSPS, 单, 2.7 V, 5.25 V, DIP

模数转换器 24 位,Analog Devices


得捷:
IC ADC 24BIT SIGMA-DELTA 24DIP


立创商城:
AD7714YNZ


欧时:
模数转换器 24 位,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


e络盟:
模数转换器, 24 bit, 19.2 kSPS, 伪差分, 3线, 串行, 单, 2.7 V


艾睿:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


安富利:
ADC Single Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP


Chip1Stop:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


Verical:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


罗切斯特:
ADC, Delta-Sigma, 24-Bit, 5 Channel, Serial Access, CMOS, PDIP24


DeviceMart:
IC ADC 24BIT SIGMA-DELTA 24-DIP


Win Source:
IC ADC 24BIT SIGMA-DELTA 24-DIP


AD7714YNZ中文资料参数规格
技术参数

电源电压DC 2.70V min

供电电流 600 µA

电路数 1

通道数 5

针脚数 24

位数 24

耗散功率 3.75 mW

采样率 1 ksps

功耗 3.75 mW

分辨率Bits 24.0

输入电容 7.00 pF

输入阻抗 9.00 GΩ

模数转换数ADC 1

输入数 3, 5

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 4.75 mW

输入通道数 5

电源电压Max 5.25 V

电源电压Min 2.7 V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-24

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Clinical Monitoring, Healthcare, Life Sciences & Medical Instrumentation, ECG Patient Monitoring, Spectrometer

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD7714YNZ引脚图与封装图

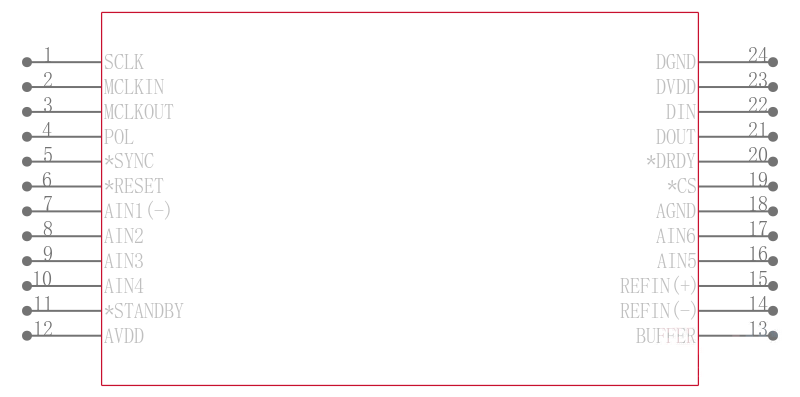

AD7714YNZ引脚图
AD7714YNZ封装图
AD7714YNZ电路图

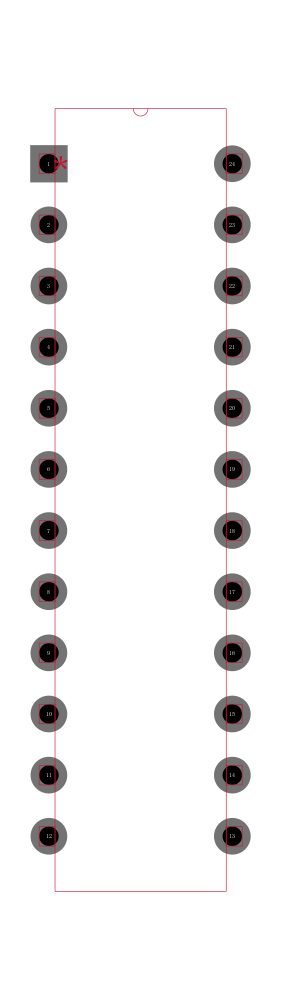

AD7714YNZ封装焊盘图
在线购买AD7714YNZ
型号: AD7714YNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7714YNZ  模数转换器, 24 bit, 19.2 kSPS, 单, 2.7 V, 5.25 V, DIP
替代型号AD7714YNZ
型号/品牌 代替类型 替代型号对比

AD7714YNZ

ADI 亚德诺

当前型号

当前型号

AD7714YN

亚德诺

功能相似

AD7714YNZ和AD7714YN的区别
