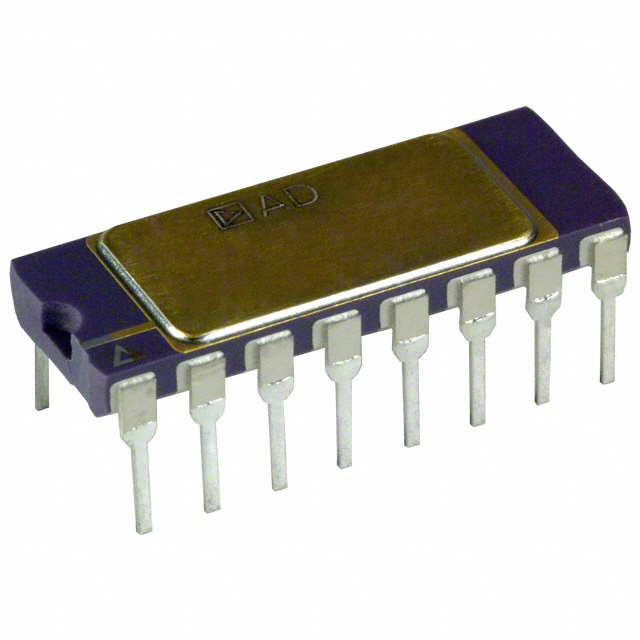

ANALOG DEVICES AD524BD 仪器放大器, 5放大器, 100 µV, 5 V/µs, 1 MHz, ± 6V 至 ± 18V, DIP
，Analog Devices
仪表放大器 IC 可以放大两个输入信号电压之间的差异，同时抑制两个输入共用的信号。可以在嘈杂环境和存在大共模信号（交流电源线频率）的应用中保持直流精密度和增益精确度。
得捷:
IC INST AMP 1 CIRCUIT 16CDIP
立创商城:
AD524BD
欧时:
Analog Devices AD524BD 仪表放大器, 0.1mV偏置, 25MHz, 75dB CMRR, 16引脚 SBDIP封装
e络盟:
仪器放大器, 5放大器, 100 µV, 5 V/µs, 1 MHz, ± 6V 至 ± 18V, DIP
艾睿:
INST Amp Single ±18V 16-Pin SBCDIP Tube
Jameco:
Signal Processing Instrumentation Amp Single ±18 Volt 16-Pin SBCDIP
Verical:
SP Amp INSTR Amp Single ±18V 16-Pin SBCDIP Tube
电源电压DC 15.0 V
供电电流 3.5 mA
电路数 1
通道数 1
针脚数 16
耗散功率 0.45 W
共模抑制比 115 dB
带宽 1 MHz
转换速率 5.00 V/μs
增益频宽积 25 MHz
输入补偿电压 100 µV
输入偏置电流 25 nA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 1 MHz
增益带宽 1 MHz
耗散功率Max 450 mW
共模抑制比Min 75 dB
电源电压Max 30V ~ 50V
安装方式 Through Hole
引脚数 16
封装 CDIP-16
长度 21.34 mm
宽度 7.87 mm
高度 3.56 mm
封装 CDIP-16
工作温度 -25℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2013/06/20
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
AD524BD ADI 亚德诺 | 当前型号 | 当前型号 |
AD524AD 亚德诺 | 类似代替 | AD524BD和AD524AD的区别 |
AD524BDZ 亚德诺 | 类似代替 | AD524BD和AD524BDZ的区别 |
AD524CD 亚德诺 | 类似代替 | AD524BD和AD524CD的区别 |
