ADUM1286BRZ概述

ANALOG DEVICES  ADUM1286BRZ  数字隔离器, 2通道, 35 ns, 3 V, 5.5 V, NSOIC, 8 引脚

ADuM128x 系列,3kVrms 双通道数字隔离器,Analog Devices

Analog Devices 的 ADuM128x 系列是一系列双通道数字隔离器,包含 Analog Device iCoupler® 技术。 通过在这些隔离组件中结合高速 CMOS 和单片空心变压器技术,可提供优于光耦合器和其他集成耦合器设备的卓越性能。

### 特点

低传播延迟:20 ns(典型)

低动态功耗

双向通信

3V 至 5V 电平转换

高共模瞬时抗扰水平: >25kV/μs

### 典型应用

通用多通道隔离

数据转换器隔离

工业现场总线隔离

混合电动汽车 – 电池监控器和电动机驱动器


得捷:
DGTL ISO 3000VRMS 2CH GP 8SOIC


立创商城:
ADUM1286BRZ


欧时:
ADuM128x 系列,3kVrms 双通道数字隔离器,Analog DevicesAnalog Devices 的 ADuM128x 系列是一系列双通道数字隔离器,包含 Analog Device iCoupler® 技术。 通过在这些隔离组件中结合高速 CMOS 和单片空心变压器技术,可提供优于光耦合器和其他集成耦合器设备的卓越性能。### 特点低传播延迟:20 ns(典型) 低动态功耗 双向通信 3V 至 5V 电平转换 高共模瞬时抗扰水平: >25kV/μs### 典型应用通用多通道隔离 数据转换器隔离 工业现场总线隔离 混合电动汽车 – 电池监控器和电动机驱动器### 数字隔离器,Analog DevicesAnalog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。


艾睿:
Digital Isolator CMOS 2-CH 25Mbps 8-Pin SOIC N Tube


安富利:
Digital Isolator 8-Pin SOIC N Tube


TME:
Interface; digital isolator; 25Mbps; 3÷5.5VDC; SMD; SO8; 3kV


Verical:
Digital Isolator CMOS 2-CH 25Mbps 8-Pin SOIC N Tube


ADUM1286BRZ中文资料参数规格
技术参数

上升/下降时间 2.5 ns

供电电流 2 mA

通道数 2

针脚数 8

上升时间 3 ns

隔离电压 3000 Vrms

输入电流Min 6.4 mA

正向电压Max 5.5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Hybrid Electric Vehicles, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM1286BRZ引脚图与封装图

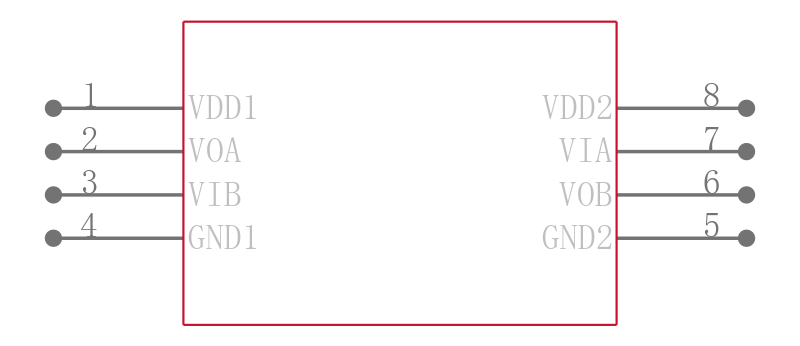

ADUM1286BRZ引脚图
ADUM1286BRZ封装图

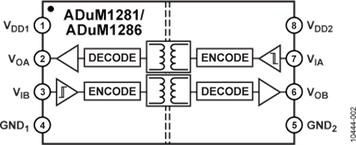

ADUM1286BRZ电路图
ADUM1286BRZ封装焊盘图
在线购买ADUM1286BRZ
型号: ADUM1286BRZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM1286BRZ  数字隔离器, 2通道, 35 ns, 3 V, 5.5 V, NSOIC, 8 引脚
替代型号ADUM1286BRZ
型号/品牌 代替类型 替代型号对比

ADUM1286BRZ

ADI 亚德诺

当前型号

当前型号

ADUM1286CRZ-RL7

亚德诺

完全替代

ADUM1286BRZ和ADUM1286CRZ-RL7的区别

ADUM1286CRZ

亚德诺

类似代替

ADUM1286BRZ和ADUM1286CRZ的区别
