ADM485JNZ

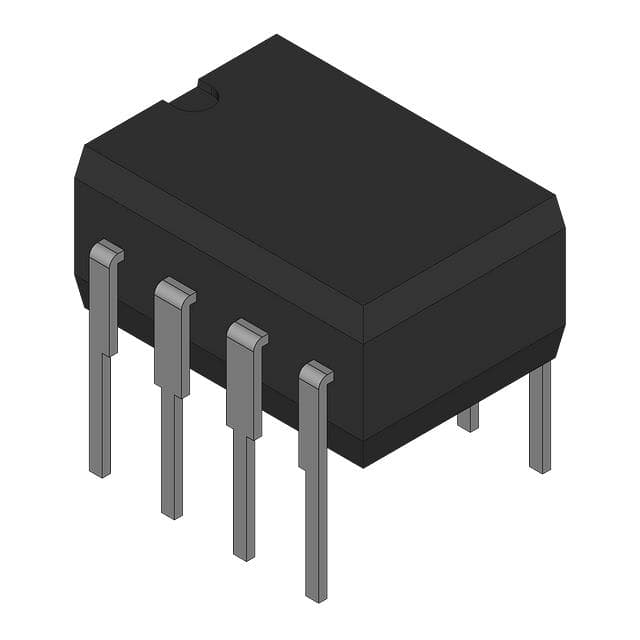

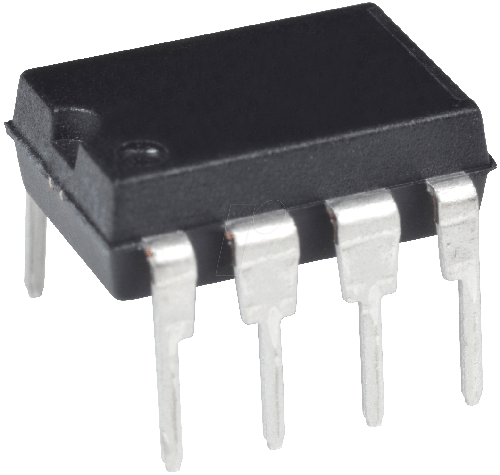

ADM485JNZ图片1
ADM485JNZ图片2
ADM485JNZ图片3
ADM485JNZ图片4
ADM485JNZ图片5
ADM485JNZ图片6
ADM485JNZ图片7
ADM485JNZ图片8
ADM485JNZ图片9
ADM485JNZ图片10
ADM485JNZ图片11
ADM485JNZ图片12
ADM485JNZ图片13
ADM485JNZ图片14
ADM485JNZ概述

ANALOG DEVICES  ADM485JNZ  差分线路收发器, 驱动器RS485, 4.75V-5.25V电源, DIP-8

RS-485 线路驱动器和接收器,Analog Devices

### RS-485 线路驱动器和接收器


得捷:
IC TRANSCEIVER HALF 1/1 8DIP


欧时:
Analog Devices ADM485JNZ 5MBps 线路收发器, RS-422,RS-485接口, 差分接收器信号, 5 V单电源, 8引脚


立创商城:
ADM485JNZ


e络盟:
差分线路收发器, 驱动器RS485, 4.75V-5.25V电源, DIP-8


艾睿:
Single Transmitter/Receiver RS-422/RS-485 8-Pin PDIP N Tube


Chip1Stop:
Single Transmitter/Receiver RS-422/RS-485 8-Pin PDIP N Tube


Verical:
Single Transmitter/Receiver RS-422/RS-485 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  ADM485JNZ  CMOS Differential Bus Transceiver RS485/RS422, Low Power 75176, DIP-8


罗切斯特:
ADM485J - 5V Low Power EIA RS-485 Transceiver


DeviceMart:
IC TXRX SINGLE RS485 5V 8DIP


Win Source:
1/1 Transceiver Half RS422, RS485 8-PDIP


ADM485JNZ中文资料参数规格
技术参数

电源电压DC 4.75V min

供电电流 2.2 mA

针脚数 8

数据速率 5.00 Mbps

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Building Technology, White Goods and Vending

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADM485JNZ引脚图与封装图
ADM485JNZ引脚图
ADM485JNZ封装图
ADM485JNZ电路图
ADM485JNZ封装焊盘图
在线购买ADM485JNZ
型号: ADM485JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADM485JNZ  差分线路收发器, 驱动器RS485, 4.75V-5.25V电源, DIP-8
替代型号ADM485JNZ
型号/品牌 代替类型 替代型号对比

ADM485JNZ

ADI 亚德诺

当前型号

当前型号

SP485CS-L

艾科嘉

完全替代

ADM485JNZ和SP485CS-L的区别

ADM485ANZ

亚德诺

类似代替

ADM485JNZ和ADM485ANZ的区别

ADM1485ANZ

亚德诺

类似代替

ADM485JNZ和ADM1485ANZ的区别
