ADUM3201CRZ概述

ANALOG DEVICES  ADUM3201CRZ  芯片, 数字隔离器, 2通道, 45NS, NSOIC-8

ADuM3200/3201 2 通道数字隔离器


得捷:
DGTL ISO 2500VRMS 2CH GP 8SOIC


欧时:
Analog Devices ADUM3201CRZ 2通道 数字隔离器, 2.5 kV隔离电压, 8针 SOIC


贸泽:
数字隔离器 Dual-CH Digital EH System-Level ESD


艾睿:
Digital Isolator CMOS 2-CH 25Mbps 8-Pin SOIC N Tube


安富利:
Digital Isolator 8-Pin SOIC N


Chip1Stop:
Digital Isolator CMOS 2-CH 25Mbps 8-Pin SOIC N Tube


Verical:
Digital Isolator CMOS 2-CH 25Mbps 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  ADUM3201CRZ  Digital Isolator, Dual, 2 Channel, 45 ns, 2.7 V, 5.5 V, NSOIC, 8 Pins


ADUM3201CRZ中文资料参数规格
技术参数

电源电压DC 2.70V min

上升/下降时间 2.5 ns

输出电流 ≤35.0 mA

供电电流 7.70 mA

通道数 2

针脚数 8

数据速率 25.0 Mbps

上升时间 3 ns

隔离电压 2500 Vrms

输入电流Min 10 μA

正向电压Max 5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Unmanned Systems, Aerospace and Defense, Avionics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM3201CRZ引脚图与封装图

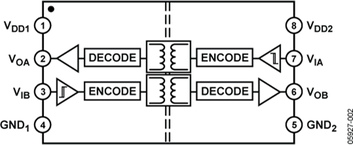

ADUM3201CRZ引脚图
ADUM3201CRZ封装图
ADUM3201CRZ电路图
ADUM3201CRZ封装焊盘图
在线购买ADUM3201CRZ
型号: ADUM3201CRZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM3201CRZ  芯片, 数字隔离器, 2通道, 45NS, NSOIC-8
替代型号ADUM3201CRZ
型号/品牌 代替类型 替代型号对比

ADUM3201CRZ

ADI 亚德诺

当前型号

当前型号

ADUM1201ARZ

亚德诺

类似代替

ADUM3201CRZ和ADUM1201ARZ的区别

ADUM1201BRZ

亚德诺

类似代替

ADUM3201CRZ和ADUM1201BRZ的区别

ADUM1201ARZ-RL7

亚德诺

类似代替

ADUM3201CRZ和ADUM1201ARZ-RL7的区别
