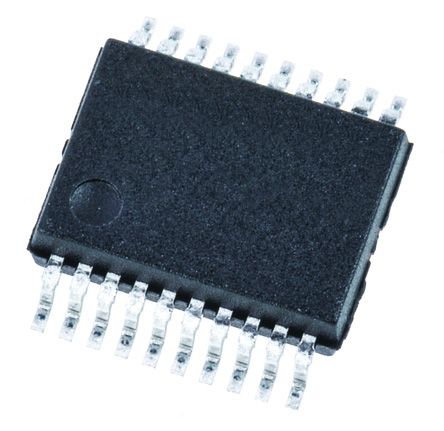

ANALOG DEVICES ADUM3480ARSZ 数字隔离器, 四路, 4通道, 90 ns, 1.8 V, 5.5 V, SSOP, 20 引脚
ADuM348x 系列,3.75kVrms 四通道数字隔离器,Analog Devices
Analog Devices 的 ADuM348x 系列是一系列四通道数字隔离器,包含 Analog Device iCoupler® 技术。 通过在这些隔离组件中结合高速 CMOS 和单片空心变压器技术,可实现优于光耦合器和其他集成耦合器设备的卓越性能。
### 特点
低传播延迟
低动态功耗
1.8V 至 5V 电平转换
高共模瞬时抗扰水平: >25kV/μs
输出默认选择
3750Vrms 隔离电压
### 典型应用
通用、多通道隔离
SPI 接口/数据转换器隔离
工业现场总线位置
### 数字隔离器,Analog Devices
Analog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。
电源电压DC 1.80V min
上升/下降时间 2.5 ns
供电电流 5.1 mA
通道数 4
针脚数 20
耗散功率 2470 mW
上升时间 2.5 ns
隔离电压 3750 Vrms
输入电流Min 6.9 mA
下降时间Max 2.5 ns
上升时间Max 2.5 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 2470 mW
电源电压Max 5.5 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
长度 7.5 mm
宽度 5.6 mm
封装 SSOP-20
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业, Communications & Networking, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADUM3480ARSZ ADI 亚德诺 | 当前型号 | 当前型号 |
