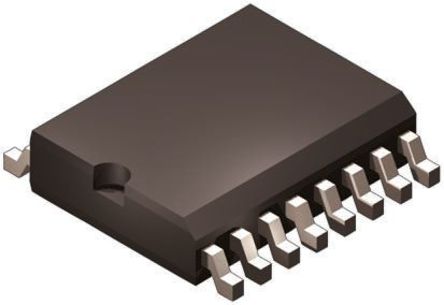

ADUM2201ARWZ图片1

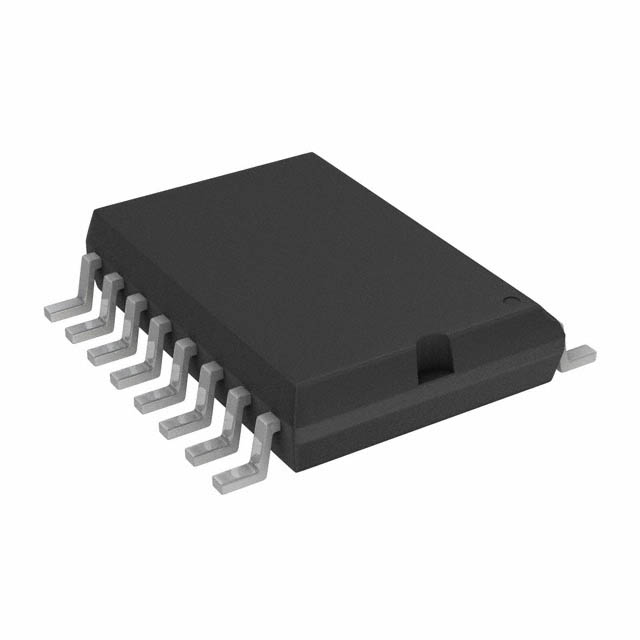

ADUM2201ARWZ图片2
ADUM2201ARWZ图片3
ADUM2201ARWZ图片4
ADUM2201ARWZ图片5
ADUM2201ARWZ图片6
ADUM2201ARWZ图片7
ADUM2201ARWZ图片8
ADUM2201ARWZ图片9
ADUM2201ARWZ图片10
ADUM2201ARWZ图片11
ADUM2201ARWZ图片12
ADUM2201ARWZ图片13
ADUM2201ARWZ图片14
ADUM2201ARWZ图片15
ADUM2201ARWZ图片16
ADUM2201ARWZ概述

ANALOG DEVICES  ADUM2201ARWZ  数字隔离器, 双路, 2通道, 150 ns, 3 V, 5.5 V, WSOIC, 16 引脚

ADuM220x 系列,5kVrms 双通道隔离器,Analog Devices

Analog Devices 的 ADuM220x 系列是一系列双通道数字隔离器,包含 Analog Device iCoupler® 技术。 通过在这些隔离组件中结合高速 CMOS 和单片空心变压器技术,可提供优于光耦合器和其他集成耦合器设备的卓越性能。

### 特点

高隔离电压 – 5000 Vrms

增强型系统级 ESD 性能符合 IEC 61000-4-x

低功率操作

3V 至 5V 电平转换

精确定时特性

高共模瞬时抗扰水平: >25kV/μs

### 典型应用

通用、高电压、多通道隔离

医疗设备

电源

RS-232/RS-422/RS-485 收发器隔离

混合电动汽车 – 电池监控器和电动机驱动器

### 数字隔离器,Analog Devices

Analog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。

ADUM2201ARWZ中文资料参数规格
技术参数

电源电压DC 3.00V min

上升/下降时间 10 ns

供电电流 1.10 mA

通道数 2

针脚数 16

耗散功率 2780 mW

上升时间 1 ms

隔离电压 5000 Vrms

输入电流Min 10 μA

正向电压Max 5.5 V

下降时间Max 10 ns

上升时间Max 10 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 2780 mW

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 13 mm

宽度 7.6 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 车用, Power Management, 医用, Automotive, Medical, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM2201ARWZ引脚图与封装图
ADUM2201ARWZ引脚图
ADUM2201ARWZ封装图
ADUM2201ARWZ电路图
ADUM2201ARWZ封装焊盘图
在线购买ADUM2201ARWZ
型号: ADUM2201ARWZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM2201ARWZ  数字隔离器, 双路, 2通道, 150 ns, 3 V, 5.5 V, WSOIC, 16 引脚
替代型号ADUM2201ARWZ
型号/品牌 代替类型 替代型号对比

ADUM2201ARWZ

ADI 亚德诺

当前型号

当前型号

ADUM2201ARWZ-RL

亚德诺

完全替代

ADUM2201ARWZ和ADUM2201ARWZ-RL的区别

ADUM2201BRWZ

亚德诺

类似代替

ADUM2201ARWZ和ADUM2201BRWZ的区别

ADUM2201BRWZ-RL

亚德诺

类似代替

ADUM2201ARWZ和ADUM2201BRWZ-RL的区别
