ADUM3220BRZ-RL7概述
隔离，4A双通道栅极驱动器 Isolated, 4 A Dual-Channel Gate Driver
4A 栅极驱动器 磁耦合 2500Vrms 2 通道 8-SOIC
得捷:
DGTL ISO 2.5KV GATE DRIVER 8SOIC
立创商城:
ADUM3220BRZ-RL7
贸泽:
门驱动器 4A Dual-CH Gate Dvr
艾睿:
Digital Isolator Logic 2-CH 1MHZ 8-Pin SOIC N T/R
安富利:
Digital Isolator 8-Pin SOIC N T/R
ADUM3220BRZ-RL7中文资料参数规格
技术参数
上升/下降时间 20 ns
输出电流 4.7 mA
通道数 2
隔离电压 2500 Vrms
下降时间Max 28 ns
上升时间Max 28 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Automotive, Hybrid Electric Vehicles
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

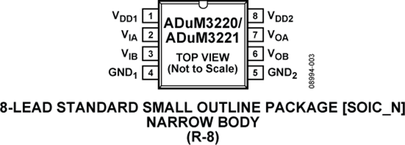

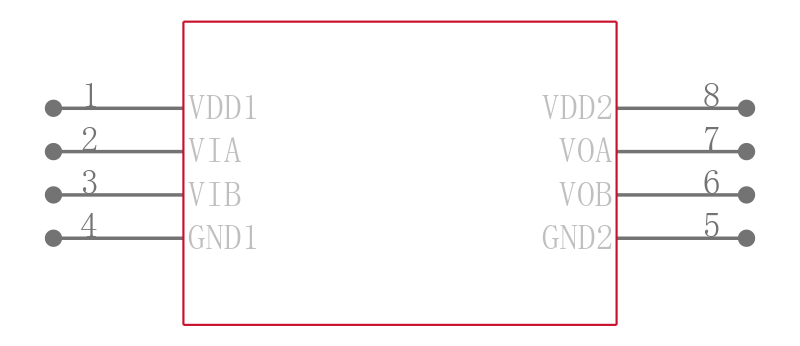

ADUM3220BRZ-RL7引脚图与封装图
在线购买ADUM3220BRZ-RL7
替代型号ADUM3220BRZ-RL7
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ADUM3220BRZ-RL7 ADI 亚德诺 | 当前型号 | 当前型号 |
