ADUM1201BR-RL7参数规格_中文资料_数据手册PDF

ADUM1201BR-RL7概述

双通道数字隔离器 Dual-Channel Digital Isolators

通用数字隔离器 2500Vrms 2 通道 10Mbps 25kV/µs CMTI 8-SOIC（0.154"，3.90mm 宽）

得捷:
DGTL ISO 2500VRMS 2CH GP 8SOIC

艾睿:
Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N T/R

安富利:
Digital Isolator 8-Pin SOIC N T/R

Chip1Stop:
Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N T/R

ADUM1201BR-RL7中文资料参数规格

技术参数

电源电压DC 5.00 V

上升/下降时间 2.5 ns

输出电流 ≤35.0 mA

通道数 2

数据速率 10.0 Mbps

隔离电压 2500 Vrms

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Hybrid Electric Vehicles, Automotive

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

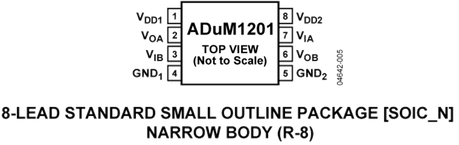

ADUM1201BR-RL7引脚图与封装图

在线购买ADUM1201BR-RL7

型号： ADUM1201BR-RL7

描述：双通道数字隔离器 Dual-Channel Digital Isolators

替代型号ADUM1201BR-RL7
